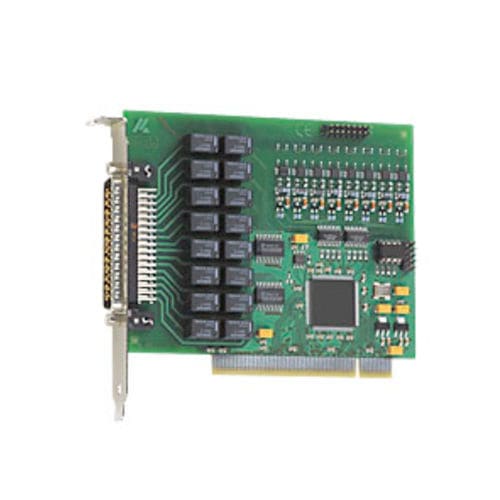

La carte PCI pour 8/16 relais APCIe-2200-8-8-3.3V a été conçue pour une utilisation en milieu industriel sévère et est équipée de nombreux dispositifs de protection. Chaque relais peut être câblé soit comme contact à ouverture, à fermeture ou à commutation. La tension de commutation maximale est de 60 VDC/48 VAC et le courant de commutation maximum est de 1 A pour une puissance de commutation de 30 W. 8 ou 16 entrées numériques sont disponibles. Elles sont munies d’une isolation galvanique jusqu’à 1000 V et protégées contre les parasites haute fréquence grâce aux diodes Transil et aux filtres EMI.
Description
Caractéristiques techniques
PCI 3.3 V
Relais
8 ou 16 relais électromécaniques avec contact de commutation
Tension de commutation max. pour les relais : 60 VDC, 48 VAC
Puissance de commutation max. : 30 W, max. 1 A
Temps d’établissement court
Watchdog : Activation et désactivation via logiciel
Entrées numériques
8 entrées, isolation galvanique
Tension d’entrée : 12-24 V (DC)
Sécurité
Compatibilité électromagnétique testée
Lecture de l’état du watchdog possible
Isolation galvanique des relais
4 sorties numériques. 24 V, opto-isolées
Applications
Commutation de signaux
Contrôle numérique industriel des E/S
Interface vers les relais électromagnétiques
Bancs de test automatiques
Surveillance d’état (marche/arrêt) de moteurs, lampes...
Surveillance d’alarmes
Machine interfacing, …
Pilotes
Produit livré avec un CD-ROM contenant les pilotes et exemples de programmation :
Pilotes standard pour :
Linux
Pilotes 32 bits pour Windows 8 / 7 / Vista / XP / 2000
Pilotes 64 bits signés pour Windows 8 / 7 / XP
Utilisation temps réel sous Linux et Windows sur demande
