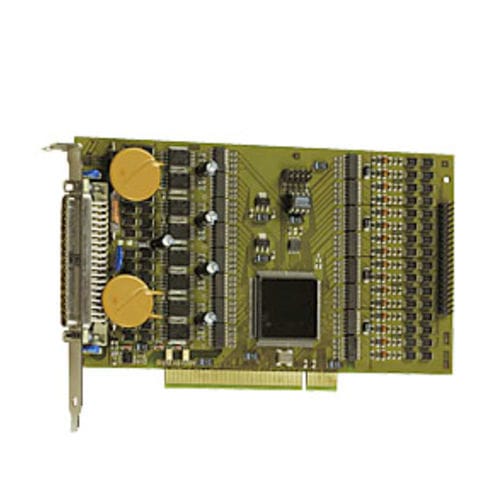

Carte d'acquisition de données PCI APCI-1564-5V-HS

numériquede contrôle

La carte PCI entrées/sorties numériques 5 V APCI-1564-5V-HS est en version sorties High Side. Elle a a été spécialement développée pour le contrôle d’E/S en milieu industriel sévère. 16 des 32 entrées sont interruptibles et les canaux 0-2 peuvent être utilisés comme entrées compteur 32 bits (jusqu’à 500 kHz). Toutes les entrées sont filtrées. Les 32 sorties (11-36 V) ont un courant de sortie par canal de 500 mA et sont à « 0 » lors de la mise sous tension. Un watchdog remet les sorties à « 0 » et les sorties sont également coupées lorsque la tension externe de 24 V chute en dessous de 7 V. Les sorties sont protégées contre les surchauffes et les surtensions. La carte est munie d’une isolation galvanique allant jusqu’à 1000 V. Caractéristiques techniques 32-bit, 33 MHz, PCI interface PCI 5 V Entrées 32 entrées numériques opto-isolées, 24 V, dont 16 interruptibles et 3 entrées de comptage Entrées organisées en 4 groupes de 8 canaux avec une ligne de masse séparée pour chaque groupe Protection contre les inversions de polarité Toutes les entrées sont filtrées Sorties 32 sorties numériques opto-isolées, 5 V High Side Courant de sortie par canal 500 mA Watchdog pour la remise à «0» des sorties Remise à «0» des sorties lors de la mise sous tension Total current for 8 outputs ~ 0.5 A (via PTC) Sécurité électronique Short-circuit current per output ~1.5 A Protection contre la surchauffe et la surtension Sorties de puissance 24 V avec diode de protection et filtre Condensateurs de filtrage contre les ondes électromagnétiques Tension d’alimentation externe de 24 V filtrée Les sorties sont coupées lorsque la tension externe chute en dessous de 5 V Sécurité
