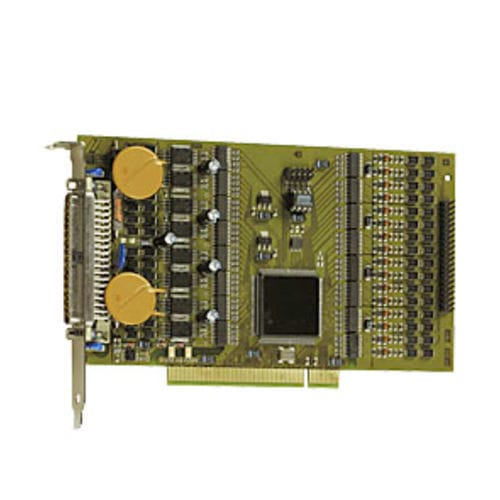

Carte d'acquisition de données PCI APCI-1564-3.3

numériquede contrôle

La carte PCI 64 entrées/sorties numériques APCI-1564-3.3V a été spécialement développée pour pour le contrôle d’E/S en milieu industriel sévère. 16 des 32 entrées sont interruptibles et les canaux 0-2 peuvent être utilisés comme entrées compteur 32 bits (jusqu’à 500 kHz). Toutes les entrées sont filtrées. Les 32 sorties (11-36 V) ont un courant de sortie par canal de 500 mA et sont à « 0 » lors de la mise sous tension. Un watchdog remet les sorties à « 0 » et les sorties sont également coupées lorsque la tension externe de 24 V chute en dessous de 5 V. Les sorties sont protégées contre les surchauffes et les surtensions. La carte est munie d’une isolation galvanique allant jusqu’à 1000 V. Caractéristiques techniques 32-bit, 33 MHz, PCI interface PCI 3.3 V Entrées 32 entrées numériques opto-isolées, 24 V, dont 16 interruptibles et 3 entrées de comptage Entrées organisées en 4 groupes de 8 canaux avec une ligne de masse séparée pour chaque groupe Protection contre les inversions de polarité Toutes les entrées sont filtrées Sorties 32 sorties numériques opto-isolées, 10 V à 36 V Courant de sortie par canal 500 mA Watchdog pour la remise à «0» des sorties Remise à «0» des sorties lors de la mise sous tension Courant pour 16 sorties ~ 3 A Courant pour 32 sorties ~ 6 A Sécurité électronique Courant de court-circuit par sortie ~1,5 A typ. Protection contre la surchauffe et la surtension Sorties de puissance 24 V avec diode de protection et filtre Condensateurs de filtrage contre les ondes électromagnétiques Tension d’alimentation externe de 24 V filtrée Les sorties sont coupées lorsque la tension externe chute en dessous de 5 V Sécurité
