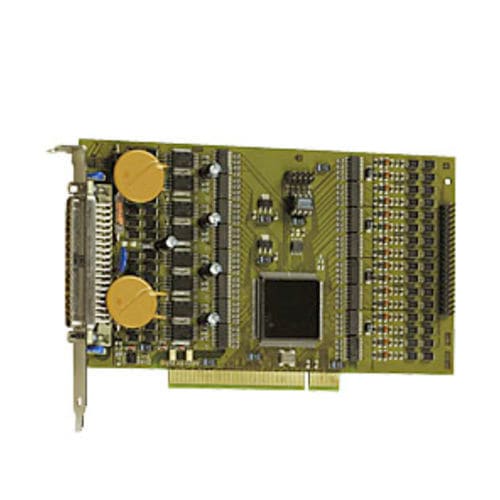

Carte d'acquisition de données PCI APCI-1564

numériquede contrôle

La carte E/S numérique PCI 64 APCI-1564 possède 32 entrées numériques, 24 V, et 32 sorties numériques, 24 V avec filtres. 16 inputs are interruptible. The board is especially suited for I/O control, signal switching, PLC coupling, as interface to machines or electromechanical relays, etc. in the harsh industrial environment and thus is equipped with many protective circuits. Description Caractéristiques techniques 32-bit, 33 MHz, PCI interface PCI 5 V Entrées 32 entrées numériques opto-isolées, 24 V, dont 16 interruptibles et 3 entrées de comptage Entrées organisées en 4 groupes de 8 canaux avec une ligne de masse séparée pour chaque groupe Protection contre les inversions de polarité Toutes les entrées sont filtrées Sorties 32 sorties numériques opto-isolées, 10 V à 36 V Courant de sortie par canal 500 mA Watchdog pour la remise à «0» des sorties Remise à «0» des sorties lors de la mise sous tension Courant pour 16 sorties ~ 3 A Courant pour 32 sorties ~ 6 A Sécurité électronique Courant de court-circuit par sortie ~1,5 A typ. Protection contre la surchauffe et la surtension Sorties de puissance 24 V avec diode de protection et filtre Condensateurs de filtrage contre les ondes électromagnétiques Tension d’alimentation externe de 24 V filtrée Les sorties sont coupées lorsque la tension externe chute en dessous de 5 V Sécurité Isolation galvanique 1000 V 4 sorties numériques. 24 V, opto-isolées Protection contre les effets transitoires rapides (burst), les pics de tension, les décharges électrostatiques et les interférences de haute fréquence Interruption déclenchée par compteur, timer Ligne de masse séparée pour les entrées et les sorties
