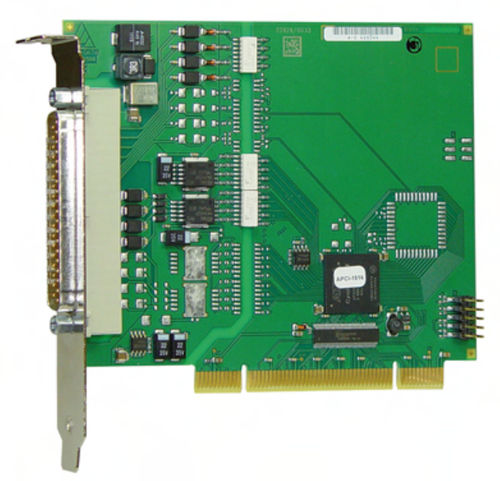

Carte d'acquisition de données numérique APCI-1516

de contrôle

La carte PCI 16 entrées/sorties numériques APCI-1516 a été spécialement développée pour le contrôle d’E/S en milieu industriel sévère. Les 8 entrées sont filtrées et protégées contre les inversions de polarité. Les 8 sorties (11-36 V) ont un courant de sortie par canal de 500 mA et sont à « 0 » lors de la mise sous tension. Un watchdog remet les sorties à « 0 » et les sorties sont également coupées lorsque la tension externe de 24 V chute en dessous de 7 V. Les sorties sont protégées contre les surchauffes et les surtensions. La carte est munie d’une isolation galvanique allant jusqu’à 1000 V. Description Caractéristiques techniques Entrées 8 entrées opto-isolées, 24 V Protection contre les inversions de polarité Toutes les entrées sont filtrées Sorties 8 sorties opto-isolées, 10 V à 36 V Courant de sortie par canal 500 mA Somme des courants : 3 A typ. (sécurisé via résistance PTC) Watchdog pour la remise à «0» des sorties Remise à «0» des sorties lors de la mise sous tension Courant de court-circuit pour 8 sorties ~ 3 A typ. Courant de court-circuit par sortie ~1,5 A typ. Fusible électronique Protection contre la surchauffe et la surtension Sorties de puissance 24 V avec diode de protection et filtre Condensateurs de filtrage contre les ondes électromagnétiques Tension d’alimentation externe de 24 V filtrée Les sorties sont coupées lorsque la tension externe chute en dessous de 5 V Possibilité de diagnostic pour la détection de court-circuit et de surchauffe Sécurité Isolation galvanique 1000 V 4 sorties numériques. 24 V, opto-isolées
