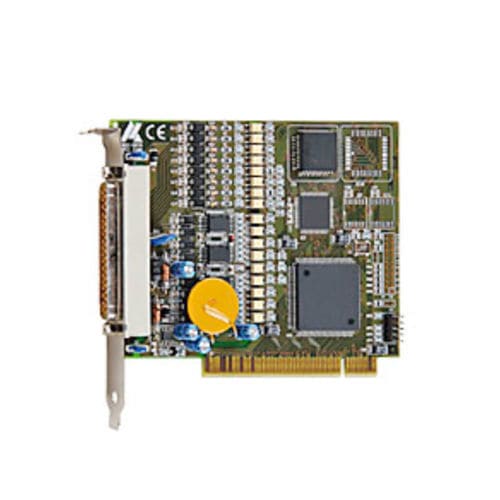

Carte d'acquisition de données PCI APCI-1500-12

PCI Expressnumériquede contrôle

La carte PCI 32 entrées/sorties numériques APCI-1500-12V est en version 12 V. Elle a été spécialement développée pour le contrôle d’E/S en milieu industriel sévère. 14 des 16 entrées sont interruptibles et toutes les entrées sont filtrées. Les 16 sorties (10-36 V) ont un courant de sortie par canal de 500 mA et sont à « 0 » lors de la mise sous tension. Un watchdog remet les sorties à « 0 » et les sorties sont également coupées lorsque la tension externe de 24 V chute en dessous de 5 V. Les sorties sont protégées contre les surchauffes et les surtensions. La carte est munie d’une isolation galvanique allant jusqu’à 1000 V. Un programme de monitoring permet de tester et de configurer les fonctions de la carte. Description Caractéristiques techniques 3 timers/compteurs programmables par logiciel Branchement compatible à celui de la carte E/S numériques PA1500 pour le bus ISA. Branchement et logiciel compatibles avec la CPCI-1500 pour le bus CompactPCI et l’APCIe-1532 pour le bus PCI Express Programme de monitoring pour le test et installation des fonctions de la carte Entrées 16 entrées numériques opto-isolées, 12 V, dont 14 entrées interruptibles Protection contre les inversions de polarité Toutes les entrées sont filtrées Sorties 16 sorties numériques opto-isolées, 10 V à 36 V Courant de sortie par canal 500 mA Watchdog programmable pour la remise à «0» des sorties Lecture du diagnostic via registre d’état pour les courts-circuits, les surchauffes, les chutes de tension ou watchdog Interruption déclenchée par le watchdog, timer, erreurs Remise à «0» des sorties lors de la mise sous tension Courant de court-circuit pour 16 sorties ~ 3 A typ.
