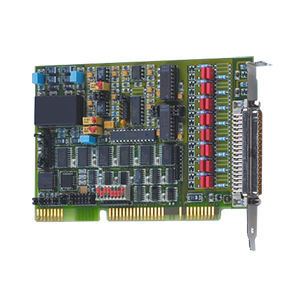

Carte d'entrées analogique PA-302

TTL8 canauxISA

La carte ISA PA-302 d'entrées analogiques dispose de 16/8 entrées SE/différentielles, 12 bits et de 8 sorties analogiques. Elle a été spécialement conçue pour les applications de contrôle de processus industriels et de mesure industrielle, telles que les dispositifs de test automatique, le contrôle de processus chimiques ou la mesure de courant dans des environnements industriels difficiles, et comporte un certain nombre de dispositifs de sécurité. Un CD-ROM contenant des pilotes pour Windows et des exemples de programmation est inclus... Entrées analogiques Taux de transfert de données pour un canal: 125 kHz Plage d'entrée : 0-10 V, ± 10 V, ± 5 V programmable par logiciel 0(4)-20 mA optionel (options DC et SC) Gain INA (amplificateur d'instrumentation), ajustable par jumper ou résistance Adressage par commutateurs DIP 3 x 16-bit timer (82C54): Timer 0: Seulement pour l'acquisition analogique Timer 1 et Timer 2: comme compteurs de temps cycliques Acquisition analogique Canal simple, multi-canal, multi-canal via liste de séquences Acquisition analogique automatique avec contrôle temporel cyclique Acquisition via liste de séquences : jusqu’à 16 entrées avec amplification, canal, unipolaire/bipolaire Acquisition déclenchée via logiciel, timer, événement externe Fonctions de déclenchement : - Logiciels de déclenchement ou - Déclenchement externe: acquisition analogique (simple ou scan) est démarrée par la commutation du signal TTL externe de 0 à 5 V à l'entrée TTL Interruption: Fin du monocanal, fin du multicanal, fin de la liste de séquence E/S numériques 2 sorties numériques à collecteur ouvert Sécurité Protection contre les surtensions et les EMI haute fréquence
