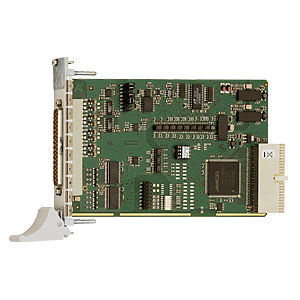

Carte d'acquisition de données CompactPCI CPCI-3120

PXIanalogiquenumérique

La carte CompactPCI entrées/sorties analogiques CPCI-3120 possède 16 entrées SE/8 entrées différentielles et livre une résolution de 16 bits, ainsi qu’une fréquence d’échantillonnage de 100 kHz. Elle a été spécialement conçue pour des applications en milieu industriel sévère et dispose pour ce faire de nombreux dispositifs de sécurité. Les 8 sorties analogiques délivrent une résolution de 14 bits. Toutes les lignes de sortie sont protégées contre les courts-circuits et équipées de filtres EMI. Chaque sortie est reliée individuellement à la masse. Pour le traitement des signaux numériques 24 V, 8 lignes d’E/S numériques opto-isolées sont disponibles. Un timer 24 bits peut servir de compteur temporel cyclique. Caractéristiques techniques Utilisable dans des systèmes PXI (fonctions restreintes) Entrées analogiques 16 entrées Single-Ended/8 entrées différentielles ou 8 entrées Single-Ended/4 entrées différentielles Résolution 16-bit Isolation galvanique 500 V Fréquence d’échantillonnage : 100 kHz Plages d’entrée : 0-10 V, ±10 V, 0-5 V, ±5 V, -2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (option) programmable pour chaque canal via logiciel Amplification x1, x2, x5, x10, programmable pour chaque canal via logiciel DMA PCI pour l’acquisition de données analogiques Protection contre les surtensions Filtres en entrée : 159 kHz Acquisition analogique Canal simple, multi-canal, multi-canal via liste de séquences Acquisition analogique automatique avec contrôle temporel cyclique Acquisition via liste de séquences : jusqu’à 16 entrées avec amplification, canal, unipolaire/bipolaire Acquisition déclenchée via logiciel, timer, événement externe Fonctions Trigger : - Trigger logiciel
