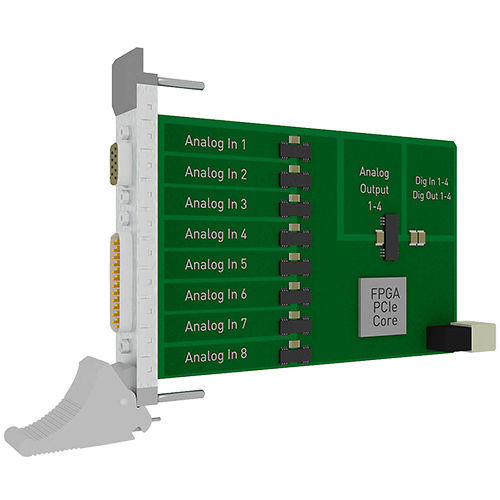

Carte d'acquisition de données CompactPCI CPCIs-3131

PICMGanalogiquenumérique

La carte CPCIs-3131 est une carte multifonctions très rapide et précise pour le bus CompactPCI Serial. Chacune des 8 entrées dispose d’un convertisseur A/N et la résolution de la carte est de 24 bits. Les parties analogiques et numériques ainsi que les canaux analogiques entre eux sont isolés galvaniquement. Des circuits de sécurité supplémentaires complètent les dispositifs assurant l’immunité de la carte aux interférences afin de protéger votre application de manière optimale en environnement industriel sévère. CompactPCI Serial (PICMG CPCI-S.0 R1.0) Entrées analogiques 8 entrées diff., opto-isolées, 1000 V Isolation galvanique entre les canaux 500 V Résolution de 24 bits Fréquence d’échantillonnage: max. 100 kHz, programmable pour chaque canal Plages d’entrée: PGA: 1, 10, 100, 100 unipolaire: 0-10 V, 0-1 V, 0.01 V, 0-0.01 V bipolaire: ±10 V, ±1 V, ±0.1 V, ±0.01 V Entrées courant: 0–20 mA, programmable pour chaque canal via logiciel Amplification PGA x1, x10, x100, x1000 programmable pour chaque canal via logiciel Acquisition analogique Different acquisition modes are available: 1) Simple Mode, 2) Scan Mode 3) Sequence Mode 4) Auto Refresh Mode FIFO embarqué DMA PCI-Express pour acquisition de données analogique Interruptions MSI (Message-Signaled Interrupts)
