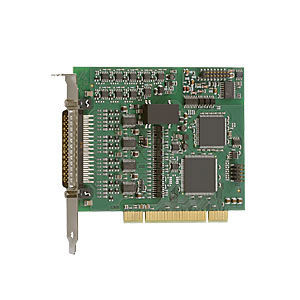

Carte d'acquisition de données PCI APCI-3600

analogiquenumérique

La carte PCI mesure de bruits et vibrations APCI-3600 a été spécialement développée pour les tâches de mesure acoustique dans l’environnement industriel. Elle possède 8 entrées analogiques SE/diff. (+/-), 24 bits, 8 sources de courant pour la connexion des capteurs ICP, 8 entrées numériques et 8 sorties numériques, 24 V. Chacune des 8 entrées analogiques SE/diff. (+/-) dispose d’un convertisseur A/N par canal et permet une acquisition simultanée avec une fréquence d’échantillonnage entre 2 et 200 kHz. Un filtre anti-repliement empêche des distorsions d’échantillonnage pour garantir une représentation exacte du signal analogique original. Une amplification de 1 a 10 est programmable par logiciel, le couplage d’entrées CA, CC ou GND peut être programmé pour chaque canal par logiciel. Les canaux sont opto-isolés jusqu’à 1000 V et protégés contre les surtensions. 4 entrées chronomètres permettent de mesurer en parallèle la vitesse de rotation Description Les processus acoustiques dans le domaine des essais ne se limitent pas à la simple mesure de bruit et de vibrations. C’est pourquoi la carte PCI multifonctions APCI-3600 d’ADDI -DATA accomplit sur la base d’un PC la quasi-totalité des tâches de mesure additionnelles, grâce à ses nombreuses fonctions supplémentaires. 8 entrées analogiques avec connecteurs SMB coaxiaux 4 entrées comptage (jusqu’à 1 MHz avec une profondeur de 32 bits) pour des applications nécessitant une détermination exacte des coordonnées. Source de courant pour capteurs ICP™ Mode synchrone (montage en cascade) de plusieurs APCI-3600 par master/trigger E/S numérique Module de mémoire SDRAM permettant des taux de transfert jusqu’à 24 Mo/s.
