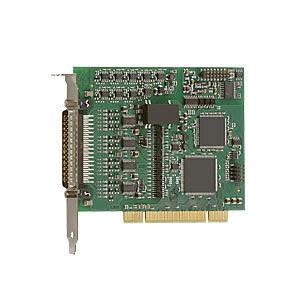

Carte d'acquisition de données PCI APCI-3300

analogiquenumériqueen temps réel

La carte PCI mesure de pression/force APCI-3300 permet de faire l’acquisition de 8 jauges de contrainte avec une résolution de 18 bits. Elle a été spécialement conçue pour des applications en milieux industriels sévères et dispose pour ce faire de nombreux dispositifs de sécurité. 8 sources de courant pour les capteurs de pression sont disponibles. L’acquisition peut être déclenchée par logiciel, timer ou événement externe. La carte est munie d’un amplificateur et d’E/S numériques, 24 V. Plage de tension de 0 à + 1,25 V 4 ou 8 sources de courant pour les jauges de contraintes connectées Tension de sortie pour les sources de courant 5 V, 30 mA Calibration du Gain et de l’erreur de décalage Calcul de valeur de pression par logiciel Gain programmable Précision 16 bits avec fréquence d’échantillonnage de 20, 40, 80 ou 160 Hz Acquisition analogique Acquisition déclenchée via logiciel, timer, événement externe Fonctions trigger : - trigger logiciel - trigger externe : L’acquisition analogique (simple ou séquence) est déclenchée par changement de signal de 0 V à 24 V à l’entrée numérique 0. Connexion des capteurs linéaires (pont Wheatstone) E/S numériques Sécurité Isolation galvanique 1000 V 4 sorties numériques. 24 V, opto-isolées Protection contre les surtensions (±30 V) et contre les interférences à haute fréquence Logiciels Outil de calibration (Option CAL3120) : Exécute des ajustements de manière rapide et fiable et archive le rapport de calibration généré. Pour la calibration veuillez vous munir d’une source de calibration de haute précision et d’un multimètre numérique précis (non livrés).
