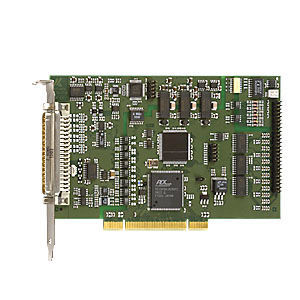

Carte d'entrées analogique APCI-3010

TTLà 8 E/SPCI

La carte PCI entrées analogiques APCI-3010 dispose de 16 entrées single-ended ou 8 entrées différentielles et d’une fréquence d’échantillonnage de 200 kHz. La résolution est de 12 bits – 16 bits pour la version APCI-3016. Les cartes ont spécialement conçues pour des applications en milieux industriels sévères et disposent pour ce faire de nombreux dispositifs de sécurité. Des entrées courant (0-20mA) peuvent être combinées avec les entrées tensions. Les deux versions de carte sont équipées de timers/compteurs, d’un watchdog et d’E/S numérique et TTL. Caractéristiques techniques PCI 3.3 V ou 5 V Entrées analogiques Fréquence d’échantillonnage : 200 kHz Plages d’entrée : 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V programmable pour chaque canal par logiciel Entrées courant : 0-20 mA (option) combinable avec des entrées tension Amplification x1, x2, x5, x10, programmable pour chaque canal via logiciel Acquisition analogique Différents modes d’entrée : 1) Mode simple 2) Mode scan 3) Mode séquence 4) Mode autorefresh Fonctions trigger : Trigger logiciel ou trigger externe : l’acquisition analogique (mono ou séquence) est enclenchée par la commutation du signal de 0 V à 24 V à l’entrée numérique Mémoire FIFO (pour 512 valeurs analogiques) DMA PCI pour l’acquisition de données analogiques E/S numériques 24 V E/S numériques permettent un bon rapport signal/bruit et une grande distance entre le donneur de signal et le système d’acquisition de données Port1 : entrées / Port2 : sorties / Port3 : E/S Toutes les E/S sont à 5 V par des résistances de tirage Programmation simple par des commandes de lecture et d’écriture des E/S Timer/Counter
