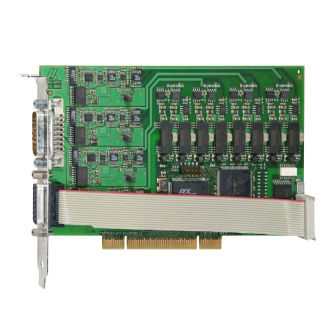

Carte d'entrées analogique APCI-3003

numériquesérie4 entrées numériques

La carte d'entrée analogique APCI-3003 vous permet d'acquérir à des fréquences d'échantillonnage élevées tout en convertissant simultanément 4 canaux. La carte possède 4 entrées différentielles et chaque canal possède son propre convertisseur A/D. Les 4 entrées sont équipées d'une isolation galvanique jusqu'à 1000 V. PCI 3.3 V ou 5 V Caractéristiques techniques Entrées analogiques Fréquence d'échantillonnage : 400 kHz par entrée Conversion simultanée de 4 canaux Plages d'entrée : 0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, 0-1 V, ± 1 V librement programmables par logiciel pour chaque canal. Entrée courant : 0-20 mA (option), peut être combinée avec des entrées Amplification PGA x1, x2, x5, x10 librement programmable par logiciel pour chaque canal Acquisition analogique Different input modes for analog acquisition: 1) Single mode 2) Scan mode 3) Sequence mode 4) Autorefresh mode Fonctions Trigger : Trigger logiciel ou trigger externe : l’acquisition analogique (simple ou séquence) est déclenchée par la commutation du signal de 0 V à 24 V sur l’entrée numérique. acquisition (simple or sequence) is triggered by switching the signal from 0 V to 24 V on the digital input. digital input. Mémoire FIFO PCI DMA E/S numérique Les E/S numériques 24 V permettent un bon rapport signal/bruit et une grande distance entre le donneur de signal et le système d’acquisition de données
