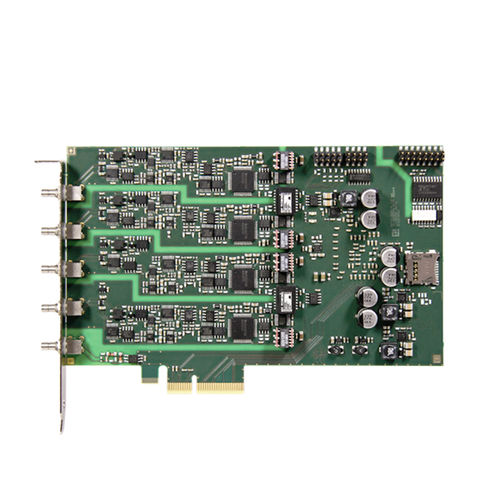

Carte d'acquisition de données PCI Express APCIe-3660

analogiquenumérique

La carte PCI Express mesure de bruits et vibrations APCIe-3660 a été spécialement développée pour les tâches de mesure acoustique et analogique dans l’environnement industriel. Elle possède 4 entrées analogiques SE/diff. (+/-), 24 bits, 4 sources de courant pour la connexion des capteurs ICP TM, 4 entrées numériques et 4 sorties numériques, 24 V. Chacune des 4 entrées analogiques SE/diff. (+/-) chaque dispose d’un convertisseur A/N par canal et permet une acquisition simultanée avec une fréquence d’échantillonnage entre 125 kHz et 4 MHz. La plage d’entrée de la carte est ± 10 V. Une amplification de 1 a 10 est programmable par logiciel, le couplage d’entrées CA, CC ou GND peut être programmé pour chaque canal par logiciel. Un filtre anti-repliement empêche des distorsions d’échantillonnage pour garantir une représentation exacte du signal analogique original. Les canaux sont opto-isolés jusqu’à 1000 V et protégés contre les surtensions. Carte PCI Express 4 voies Vaste plage de températures de fonctionnement : -20 °C à +85 °C Entrées analogiques 1 convertisseur A/N par canal : acquisition simultanée sur toutes les entrées analogiques Fréquences d’échantillonnage : 125 kHz, 250 kHz, 500 kHz, 1 MHz, 2 MHz, 4 MHz Plage d’entrée : ± 10 V, ± 1 V Couplage d’entrées : CA, CC, GND (programmable pour chaque canal) Protection contre les surtensions Isolation galvanique entre les canaux analogiques et vis-à-vis du PC (1000 V) Filtre anti-repliement sous la forme d’un filtre numérique intégré, fréquence limite en fonction de la fréquence d’échantillonnage, adaptation automatique à la fréquence de Nyquist Filtre analogique à fréquence limite fixe (3 MHz)
