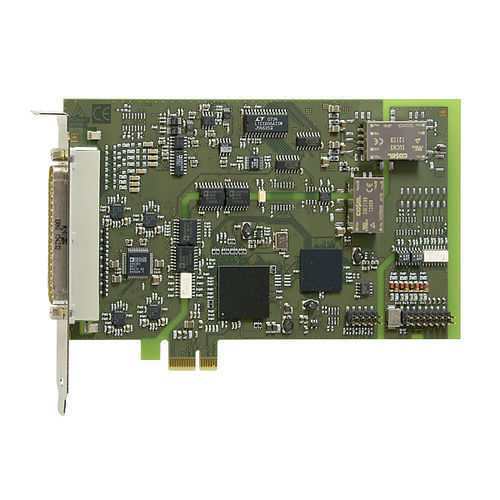

Carte d'acquisition de données PCI Express APCIe-3126
analogiquenumérique16 bits

carte d'acquisition de données PCI Express
carte d'acquisition de données PCI Express
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Format
PCI Express
Signal d'entrée/sortie
analogique, numérique
Autres caractéristiques
16 bits

Description

Isolation galvanique : 500 V Fréquence d’échantillonnage : 200 kHz Plages d’entrée : 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (option) ; programmable pour chaque canal via logiciel Amplification : PGA x1, x2, x5, x10 ; programmable pour chaque canal via logiciel DMA PCI Express pour l’acquisition de données analogiques Protection contre les surtensions Filtres en entrée : 159 kHz Acquisition analogique Mono-canal, multi-canal, multi-canal via liste de séquences Acquisition analogique automatique avec contrôle temporel cyclique Acquisition via liste de séquences : jusqu’à 16 entrées avec amplification, canal, unipolaire/bipolaire Acquisition déclenchée via logiciel, timer, événement externe Fonctions Trigger : Trigger logiciel ou trigger externe : l’acquisition analogique (Mono ou Séquence) est déclenchée par la commutation du signal de 0 V à 24 V à l’entrée numérique 0. Interruption: Fin du monocanal, fin du multicanal, fin de la liste de séquence Sorties analogiques 8 sorties analogiques, isolation galvanique (500 V) Sorties tension Plage de sorties : ± 10 V, 0-10 V (via logiciel) Tension de sortie après reset : 0 V Chaque sortie possède sa propre ligne de masse (sans isolation galvanique) Courant de sortie ±5 mA max. pour les sorties tension Charge min. 10 Ω, charge max. 560 Ω, à 20 mA Filtres CEM E/S numériques 4 entrées numériques dont 1 entrée interruptible 4 sorties numériques. 24 V, opto-isolées E/S TTL 24 entrées/sorties numériques TTL 24 entrées/sorties numériques TTL Toutes les E/S sont à 5 V par des résistances de tirage. Programmation simple par des commandes de lecture et d’écriture des E/S Timer / Watchdog
