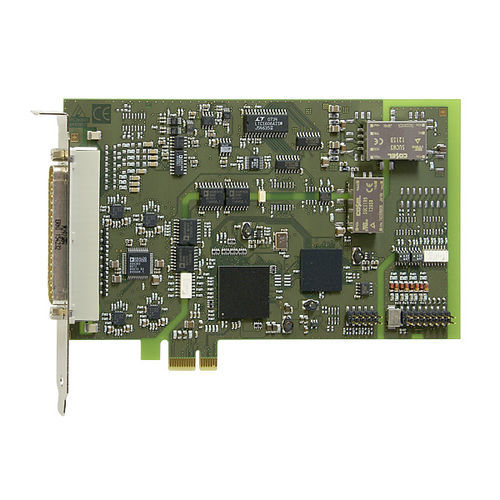

Carte d'acquisition de données PCI-Express APCIe-3123
analogiquenumérique16 bits

carte d'acquisition de données PCI-Express
carte d'acquisition de données PCI-Express
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Format
PCI-Express
Signal d'entrée/sortie
analogique, numérique
Autres caractéristiques
16 bits

Description

La carte PCI Express entrées/sorties analogiques APCIe-3123 possède 8 entrées SE/4 entrées différentielles et livre une résolution de 16 bits, ainsi qu’une fréquence d’échantillonnage de 100 kHz. Elle a été spécialement conçue pour des applications en milieux industriels sévères et dispose pour ce faire de nombreux dispositifs de sécurité. Les 8 sorties analogiques délivrent une résolution de 16 bits. Toutes les lignes de sortie sont protégées contre les courts-circuits et équipées de filtres EMI. Chaque sortie est reliée individuellement à la masse. Pour le traitement des signaux numériques 24 V, 8 lignes d’E/S numériques opto-isolées sont utilisables via un connecteur séparé. Un timer peut servir de compteur temporel cyclique. Entrées analogiques 8 SE / 4 entrées différentielles Fréquence d’échantillonnage : 100 kHz Plages d’entrée : 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (option), programmable pour chaque canal via logiciel Amplification x1, x2, x5, x10, programmable pour chaque canal via logiciel DMA PCI Express pour l’acquisition de données analogiques Protection contre les surtensions Filtres en entrée : 159 kHz Acquisition analogique Canal simple, multi-canal, multi-canal via liste de séquences Acquisition analogique automatique avec contrôle temporel cyclique Acquisition via liste de séquences : jusqu’à 16 entrées avec amplification, canal, unipolaire/bipolaire Acquisition déclenchée via logiciel, timer, événement externe Fonctions Trigger : Trigger logiciel ou trigger externe : l’acquisition analogique (Mono ou Séquence) est déclenchée par la commutation du signal de 0 V à 24 V à l’entrée numérique 0.
