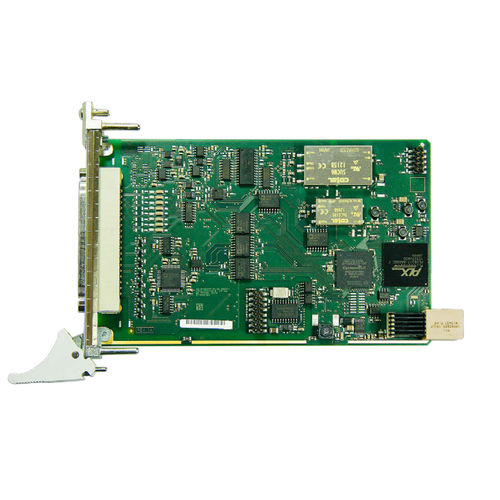

Carte CompactPCI analogique CPCIs-3121

numériquesérie

La carte CompactPCI Serial entrées/sorties analogiques CPCIs-3121 possède 16 entrées SE/8 entrées différentielles et livre une résolution de 16 bits, ainsi qu’une fréquence d’échantillonnage de 100 kHz. Elle a été spécialement conçue pour des applications en milieux industriels sévères et dispose pour ce faire de nombreux dispositifs de sécurité. L’acquisition peut être déclenchée par un trigger logiciel, timer ou par un événement externe. Les 8 sorties analogiques délivrent une résolution de 16 bits. Toutes les lignes de sortie sont protégées contre les courts-circuits et équipées de filtres EMI. Chaque sortie est reliée individuellement à la masse. Pour le traitement des signaux numériques 24 V, 8 lignes d’E/S numériques sont disponibles. Un timer peut servir de compteur temporel cyclique. Caractéristiques techniques Entrées analogiques 16 entrées Single-Ended / 8 entrées diff. Résolution 16-bit Isolation galvanique 500 V Fréquence d’échantillonnage : 100 kHz Plages d’entrée : 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (option), programmable pour chaque canal via logiciel Amplification x1, x2, x5, x10, programmable pour chaque canal via logiciel DMA for analog data acquisition Protection contre les surtensions Filtres en entrée : 159 kHz Acquisition analogique Canal simple, multi-canal, multi-canal via liste de séquences Acquisition analogique automatique avec contrôle temporel cyclique Acquisition via liste de séquences : jusqu’à 16 entrées avec amplification, canal, unipolaire/bipolaire Acquisition déclenchée via logiciel, timer, événement externe
