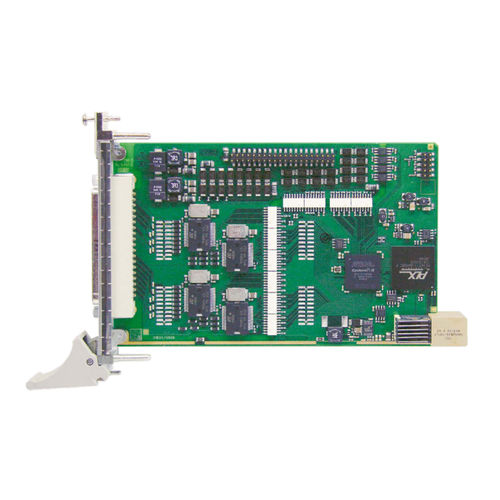

Carte CompactPCI numérique CPCIs-1564

série

La carte CompactPCI Serial 64 entrées/sorties numériques CPCIs-1564 dispose de 32 entrées numériques, 24 V, et de 32 sorties numériques (11 – 36 V). 16 des 32 entrées sont interruptibles. Les canaux 0-2 peuvent servir d’entrées compteur 32 bits (jusqu’à 500 kHz). Toutes les entrées sont filtrées et protégées contre les inversions de polarité. Les sorties numériques fonctionnent avec un courant de sortie de 500 mA. Les sorties de la carte restent à « 0 » lorsque le PC est démarré. La logique shut-down intervient lorsque la tension d’alimentation chute en dessous de 7 V. La carte dispose de 2 timers ayant une résolution de 12 bits, dont 1 peut être utilisé en tant que watchdog. Le registre d’état lisible permet de détecter des court-circuits ou des surchauffes. La température de fonctionnement est de -40° C à +85° C. Caractéristiques techniques Entrées 32 entrées opto-isolées 24 V, dont 16 entrées interruptibles Les canaux 0-2 peuvent être utilisés comme entrées-compteur 32 bits (jusqu’à 500 kHz) Protection contre les inversions de polarité Toutes les entrées sont filtrées Sorties 32 sorties opto-isolées, 11 V à 36 V Courant de sortie par canal 500 mA Somme des courants : 3 A typ. (sécurisé via résistance PTC) Watchdog pour la remise à «0» des sorties Sorties à «0» lors de la mise sous tension Limitation de courant : ~1,5 A pour 8 canaux (via résistance PTC Courant de court-circuit par sortie ~1,5 A typ. Fusible électronique Protection contre la surchauffe et la surtension Sorties de puissance 24 V avec diode de protection et filtre Sorties de puissance 24 V avec diode de protection et filtre
