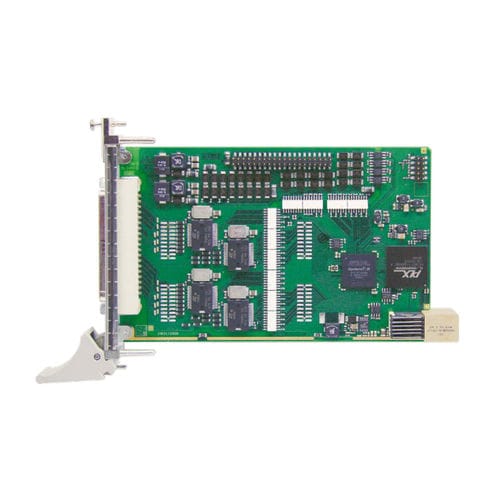

La carte CompactPCI Serial 32 entrées/sorties numériques CPCIs-1532 dispose de 16 entrées numériques, 24 V, et de 16 sorties numériques (11 – 36 V). 15 des 16 entrées sont interruptibles. Le canal 0 peut servir d’entrée compteur 16 bits (jusqu’à 100 kHz). Toutes les entrées sont filtrées et protégées contre les inversions de polarité. Les sorties numériques fonctionnent avec un courant de sortie de 500 mA. Les sorties de la carte restent à « 0 » lorsque le PC est démarré. La logique shut-down intervient lorsque la tension d’alimentation chute en dessous de 7 V. La carte dispose de 2 timers ayant une résolution de 12 bits, dont 1 peut être utilisé en tant que watchdog. Le registre d’état lisible permet de détecter des court-circuits ou des surchauffes. La température de fonctionnement est de -40° C à +85° C.
Caractéristiques techniques
Entrées
16 entrées numériques opto-isolées, 24 V, dont 15 entrées interruptibles
Le canal 0 peut être utilisé comme entrée compteur 16 bits (jusqu’à 100 kHz)
Protection contre les inversions de polarité
Tension nominale: 24 V
Toutes les entrées sont filtrées
Sorties
16 sorties opto-isolées, 11 V à 36 V
Courant de sortie par canal 500 mA
Somme des courants : 3 A typ. (sécurisé via résistance PTC)
Watchdog pour la remise à «0» des sorties
Sorties à «0» lors de la mise sous tension
Limitation de courant : ~1,5 A pour 8 canaux (via résistance PTC
Courant de court-circuit par sortie ~1,5 A typ.
Fusible électronique
Protection contre la surchauffe et la surtension
Sorties de puissance 24 V avec diode de protection et filtre
