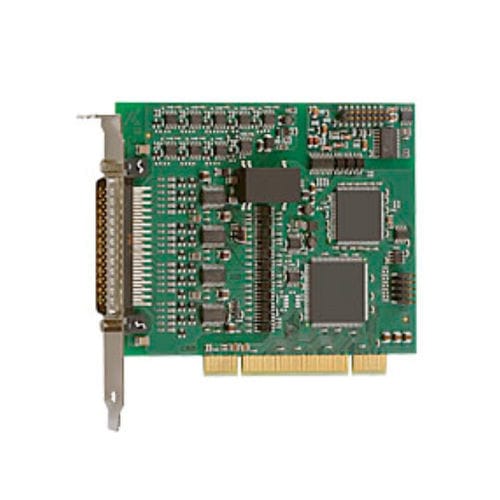

La carte PCI mesure de température APCI-3200 dispose de 16 canaux pour sondes thermocouples ou 8 canaux pour capteur de température à résistance (RTD) et livre une résolution de 18 bits. Elle a été spécialement conçue pour des applications en milieux industriels sévères et dispose pour ce faire de nombreux dispositifs de sécurité. Chaque canal peut être configuré comme sonde thermocouple, RTD ou entrée tension analogique. La carte est munie de 8 sources de courants indépendantes pour les RTD et d’une source de courant pour la compensation de soudure froide. Elle est aussi munie d’un amplificateur et d’E/S numériques.
Caractéristiques techniques
PCI 3.3 V ou 5 V
Each channel can be configured either to thermocouples, RTD or as an analog voltage input channel
– 16 analog inputs for thermocouple types
J, K, T, E, R, S, B, N
– or 8 diff. analog inputs for the acquisition of the
resistance temperature detectors (Pt100)
– or 16 SE/8 differential analog voltage inputs, ± 1.25 V
8 sources de courant indépendantes pour capteurs de température à résistance (RTD) et une source de courant pour la compensation de soudure froide
Compensation de soudure froide (sur le bloc de jonction, séparé)
Calibration du Gain et de l’erreur de décalage
Linéarisation par tableau et calcul pour sondes thermocouples types J, K, T, E, R, S, B, N et RTDs
Gain programmable
Précision 16 bits avec une fréquence d’échantillonnage du convertisseur de 20, 40, 80 ou 160 Hz (fréquence plus élevée sur demande)
4 entrées numériques, 24 V et 3 sorties numériques, collecteur ouvert, isolation galvanique
