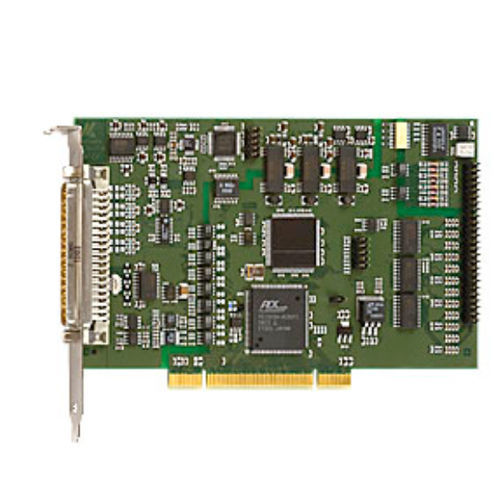

La carte PCI entrées/sorties analogiques APCI-3110 possède 16 entrées SE/8 entrées différentielles et livre une résolution de 12 bits, ainsi qu’une fréquence d’échantillonnage de 200 kHz. Elle a été spécialement conçue pour des applications en milieux industriels sévères et dispose pour ce faire de nombreux dispositifs de sécurité. Des entrées courant (0-20mA) peuvent être combinées avec les entrées tensions. Les 4 sorties analogiques délivrent une résolution de 12 bits. La carte est aussi équipée d’ E/S numériques 24 V et d’E/S TTL.
Caractéristiques techniques
PCI 3.3 V ou 5 V
Entrées analogiques
Résolution: 12-bit
Fréquence d’échantillonnage : 200 kHz
Plages d’entrée : 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (option) programmable librement via logiciel pour chaque canal
Entrées courant : 0-20 mA (option) combinable avec des entrées tension
Amplification x1, x2, x5, x10, programmable pour chaque canal via logiciel
Acquisition analogique
Différents modes d’entrée :
1) Mode simple
2) Mode scan
3) Mode séquence
4) Mode autorefresh
Mémoire FIFO (pour 512 valeurs analogiques)
DMA PCI pour l’acquisition de données analogiques
