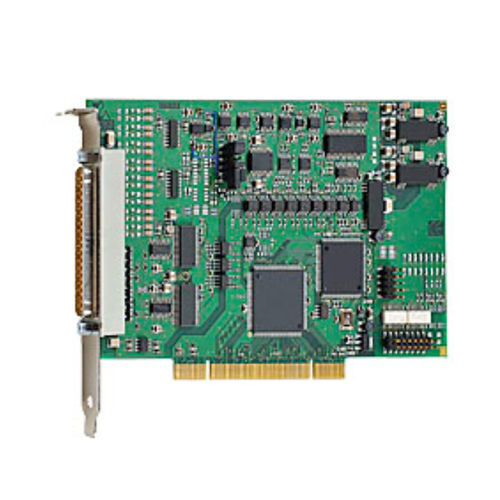

Carte d'E/S numérique APCI-3120

analogiqueà 4 sorties analogiquesà 8 E/S

La carte PCI entrées/sorties analogiques APCI-3120 possède 16 entrées SE/8 entrées différentielles et livre une résolution de 16 bits, ainsi qu’une fréquence d’échantillonnage de 100 kHz. Elle a été spécialement conçue pour des applications en milieux industriels sévères et dispose pour ce faire de nombreux dispositifs de sécurité. Les 8 sorties analogiques délivrent une résolution de 16 bits. Toutes les lignes de sortie sont protégées contre les courts-circuits et équipées de filtres EMI. Chaque sortie est reliée individuellement à la masse. Pour le traitement des signaux numériques 24 V, 8 lignes d’E/S numériques opto-isolées sont utilisables via un connecteur séparé. Un timer peut servir de compteur temporel cyclique. Caractéristiques techniques Entrées analogiques Résolution 16-bit Isolation galvanique 500 V Fréquence d’échantillonnage : 100 kHz Plages d’entrée : 0-10 V, ±10 V, 0-5 V, ±5 V, -2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (option) programmable pour chaque canal via logiciel Amplification x1, x2, x5, x10, programmable pour chaque canal via logiciel DMA PCI pour l’acquisition de données analogiques Protection contre les surtensions Filtres en entrée : 159 kHz Acquisition analogique Canal simple, multi-canal, multi-canal via liste de séquences Acquisition analogique automatique avec contrôle temporel cyclique Acquisition via liste de séquences : jusqu’à 16 entrées avec amplification, canal, unipolaire/bipolaire Acquisition déclenchée via logiciel, timer, événement externe
