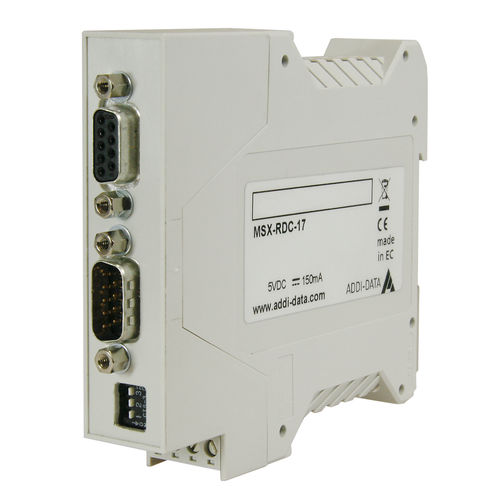

Le Convertisseur résolveur/numérique MSX-RDC-17 est un appareil destiné à l’alimentation d’un résolveur et à l’acquisition des données du résolveur. Il convertit les valeurs de position acquises par le résolveur (signaux sin/cos) en signaux de sortie incrémentaux numériques afin de pouvoir analyser et traiter les données ultérieurement. Un commutateur permet d’ajuster la résolution de la sortie incrémentale. La vitesse maximum de la sortie dépend de la résolution choisie. Les sorties RS485 sont différentielles et les types de signaux de sorties suivants sont disponibles : incrémental, A+, A-, B+, B-, Index+ et Index-.
Le MSX-RDC-17 est un appareil destiné à l’alimentation d’un résolveur et à l’acquisition des données du résolveur. Il convertit la valeur de position acquise par le résolveur en un signal de sortie incrémental numérique. La résolution de la sortie incrémentale peut être ajustée par le commutateur situé sur le devant du MSX-RDC-17
Caractéristiques techniques
Alimentation en courant
Tension nominale: 5 V
Entrée/sortie résolveur
Fréquence : 10 kHz
Sortie codeur
Signaux de sortie : incrémental A+, A-, B+, B-, Index+, Index-
Type de sortie : différentiel, RS422
Résolution : 10/12/14/16 bits
Connecteur pour l’alimentation
Pour l’alimentation en courant, un bloc de jonction à 4 broches est monté sur la partie inférieure du MSX-RDC-17. Les broches de masse et d’alimentation sont connectées à l’intérieur du boîtier. Néanmoins, pour minimiser la circulation de courant sur les bornes, veuillez connecter les quatre broches à l’extérieur !
