Carte d'E/S analogique PA 311-16-8

TTLà 8 sorties analogiquesISA

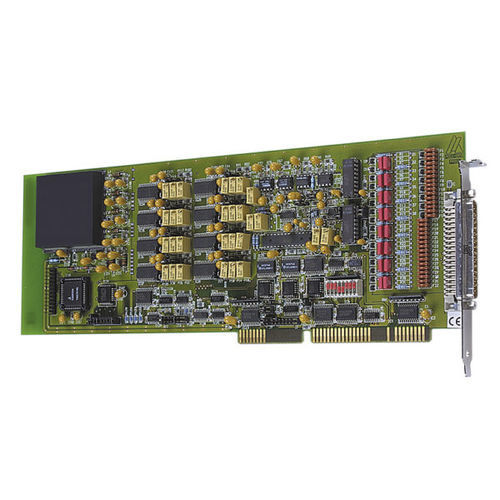

La carte ISA d'entrées/sorties analogiques PA 311-16-8 comporte 16 entrées SE/différentielles, 16 bits, 8 sorties analogiques, 16 bits, et 24 E/S TTL. Elle a été spécialement conçue pour les applications de contrôle de processus industriel et de mesure industrielle, comme par exemple pour les appareils de test automatique, le contrôle de processus chimique ou la mesure de courant dans des environnements industriels difficiles de sécurité. Un CD-ROM contenant des pilotes pour Windows et des exemples de programmation est inclus. Caractéristiques techniques Entrées analogiques 8 entrées simples / 4 entrées différentielles ou 16 entrées simples / 8 entrées différentielles Résolution 16-bit Temps de conversion : 10 µs Overvoltage protection ± 20 V Plage d'entrée : 0-10 V, ± 10 V programmable par logiciel, 1- 20 mA en option Filtre passe-bas et entrées de courant en option Gain: 1, 2, 10 librement programmable par logiciel pour chaque canal ou librement par résistance Accès DMA pour l'acquisition de données analogiques 3 timers: timer 0 et timer 1 uniquement pour l'acquisition analogique, temporisateur 2 programmable comme compteur de temps cyclique Acquisition analogique Canal simple, multi-canal, multi-canal via liste de séquences Acquisition analogique automatique avec contrôle temporel cyclique Acquisition via liste de séquences : jusqu’à 16 entrées avec amplification, canal, unipolaire/bipolaire Acquisition déclenchée par un logiciel ou un timer Interruption: Fin du monocanal, fin du multicanal, fin de la liste de séquence
