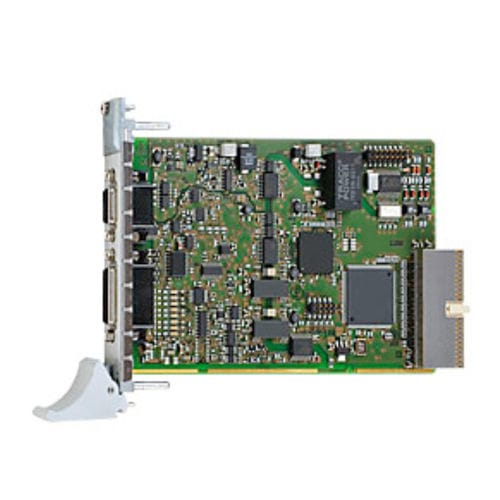

Carte d'E/S analogique CPCI-3009

TTLRS-422à 4 sorties analogiques

La carte CompactPCI multifonctions CPCI-3009 dispose de 16 entrées et 4 sorties analogiques ainsi que d’un module de fonctions compteur reprogrammable. L’acquisition se fait avec une résolution de 16 bits et une fréquence d’échantillonnage de 100 kHz. La carte est équipée d’un DMA et d’un FIFO. Les sorties ont une résolution de 12 bits et elles sont à « 0 » à la mise sous tension. Chaque sortie possède sa propre ligne de masse. Le module de fonctions compteur a une largeur de 32 bits et une fréquence de comptage de 5 MHz. Les fonctions disponibles sont : compteur incrémental pour l’acquisition de codeurs incrémentaux, Chronos pour la mesure de fréquence, de largeur d’impulsion et de durée de période, E/S numériques, 24 V, TTL et RS422. D’autres fonctions sont disponibles sur demande. La carte CPCI-3009 est une carte analogique de comptage multifonctions pour le bus CompactPCI. La carte se distingue par son champ d’application large, sa haute précision, sa rapidité et sa fiabilité dans les environnements industriels sévères. Avec cette carte, l’utilisateur peut réaliser une multitude d’applications sur la même base hardware. Il possède alors un ensemble de fonctionnalités qui peuvent être programmées séparément pour chacun des 4 modules de fonctions via le logiciel livré. Cette possibilité de programmation permet de prendre en compte les besoins spécifiques des clients et permet également au produit d’être toujours évolutif. D’autres applications compteur et combinaisons peuvent être adaptées par logiciel grâce à la présence de composants FPGA sur la carte. Contactez-nous ! Caractéristiques techniques CompactPCI 3,3 V ou 5 V
