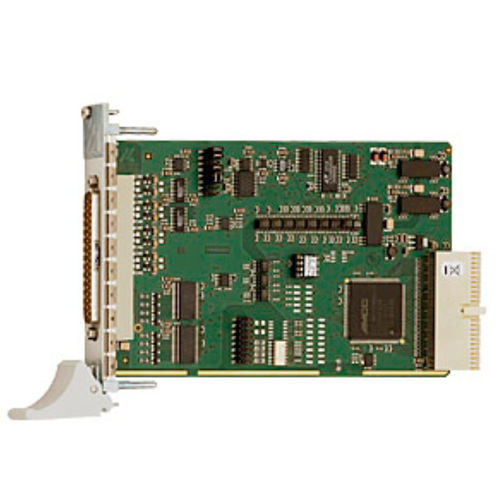

Carte d'entrées analogique CPCI-3001

CompactPCIPXIprogrammable

La carte CompactPCI entrées analogiques CPCI-3001 dispose de 16 entrées SE ou 8 entrées différentielles, 12 bits, pour une fréquence d’échantillonnage de 100 kHz. Elle a été spécialement conçue pour des applications en milieux industriels sévères et dispose pour ce faire de nombreux dispositifs de sécurité. La carte est équipée d’un DMA, d’un amplificateur, d’E/S numériques 24 V et de 2 timers dont l’un peut être utilisé comme compteur cyclique. Un trigger logiciel ou externe permet de déclencher l’acquisition. Caractéristiques techniques Utilisable dans des systèmes PXI (fonctions restreintes) Programme de monitoring pour le test et installation des fonctions de la carte Entrées analogiques 16 entrées Single-Ended / 8 entrées diff. ou 8 entrées Single-Ended / 4 entrées diff. ou 4 entrées Single-Ended Résolution 12 bits Fréquence d’échantillonnage : 100 kHz Plage d’entrées : 0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, • 0-1 V, ± 1 V, 0-20 mA (option) programmable via logiciel pour chaque canal Amplification x1, x2, x5, x10, programmable pour chaque canal via logiciel DMA PCI pour l’acquisition de données analogiques Acquisition analogique Canal simple, multi-canal, multi-canal via liste de séquences Acquisition analogique automatique avec contrôle temporel cyclique Acquisition via liste de séquences : jusqu’à 16 entrées avec amplification, canal, unipolaire/bipolaire Acquisition déclenchée via logiciel, timer, événement externe Fonctions Trigger : Trigger logiciel ou trigger externe : l’acquisition analogique (Mono ou Séquence) est déclenchée par la commutation du signal de 0 V à 24 V à l’entrée numérique 0.
