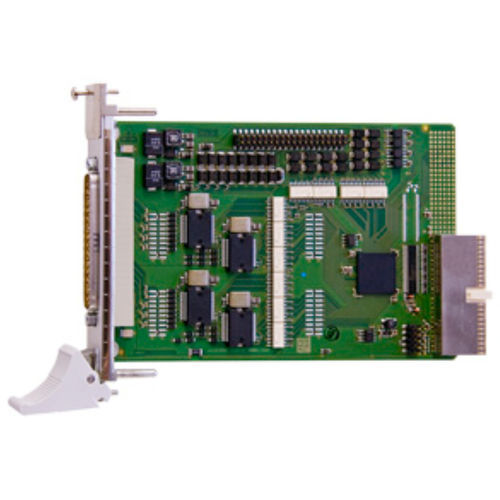

Carte d'E/S numérique CPCI-1564

32 sorties numériquesà 32 entrées numériquesà 64 E/S

La carte CompactPCI 64 entrées/sorties numériques CPCI-1564, 24 V, a été spécialement développée pour pour le contrôle d’E/S en milieu industriel sévère. 16 des 32 entrées sont interruptibles et toutes les entrées sont filtrées. 3 des entrées peuvent être utilisées comme entrée compteur. Les 32 sorties (11-36 V) ont un courant de sortie par canal de 500 mA et sont à « 0 » lors de la mise sous tension. Un watchdog remet les sorties à « 0 » et les sorties sont également coupées lorsque la tension externe de 24 V chute en dessous de 5 V. Les sorties sont protégées contre les surchauffes et les surtensions. La carte est munie d’une isolation galvanique allant jusqu’à 1000 V. Caractéristiques techniques Entrées organisées en 4 groupes de 8 canaux avec une ligne de masse séparée pour chaque groupe Protection contre les inversions de polarité Toutes les entrées sont filtrées Courant de sortie par canal 500 mA Watchdog pour la remise à «0» des sorties Remise à «0» des sorties lors de la mise sous tension Somme des courants pour 8 sorties 1,85 A Courant de court-circuit par sortie max. 1,7 A Sécurité électronique Protection contre la surchauffe et la surtension Sorties de puissance 24 V avec diode de protection et filtre Sorties de puissance 24 V avec diode de protection et filtre Les sorties sont coupées lorsque la tension externe de 24 V chute en dessous de 7 V Sécurité Isolation galvanique 1000 V 4 sorties numériques. 24 V, opto-isolées
