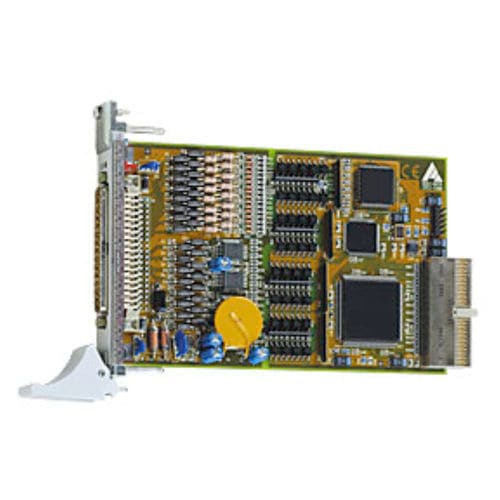

Carte d'E/S numérique CPCI-1500

16 entrées numériquesà 16 sorties numériquesCompactPCI

La Carte d'E/S numériques CompactPCI 32 CPCI-1500 possède 16 entrées numériques, 24 V, et 16 sorties numériques, 24 V. 14 entrées sont disruptibles. La carte est particulièrement adaptée aux applications telles que le contrôle d'E/S, la surveillance ON/OFF des moteurs, des lumières, etc. dans un environnement industriel difficile. Caractéristiques techniques Utilisable dans des systèmes PXI (fonctions restreintes) 3 timers programmables via logiciel Branchement et pilotes compatibles avec ceux des cartes APCI-1500/PA 1500 Programme de monitoring pour le test et installation des fonctions de la carte 16 entrées numériques opto-isolées, 24 V, dont 14 entrées interruptibles Protection contre les inversions de polarité Toutes les entrées sont filtrées 16 sorties numériques opto-isolées, 10 V à 36 V Courant de sortie par canal 500 mA Watchdog programmable par timer pour la remise à «0» des sorties Lecture du diagnostic via registre d’état pour les courts-circuits, les surchauffes, les chutes de tension ou watchdog Interruption déclenchée par le watchdog, timer, erreurs Remise à «0» des sorties lors de la mise sous tension Courant de court-circuit pour 16 sorties ~ 3 A typ Courant de court-circuit par sortie ~1,5 A typ. Fusible électronique Protection contre la surchauffe et la surtension Sorties de puissance 24 V avec diode de protection et filtre Sorties de puissance 24 V avec diode de protection et filtre Les sorties sont coupées lorsque la tension externe de 24 V chute en dessous de 7 V Watchdog programmable pour le reset des sorties en cas d’erreur
