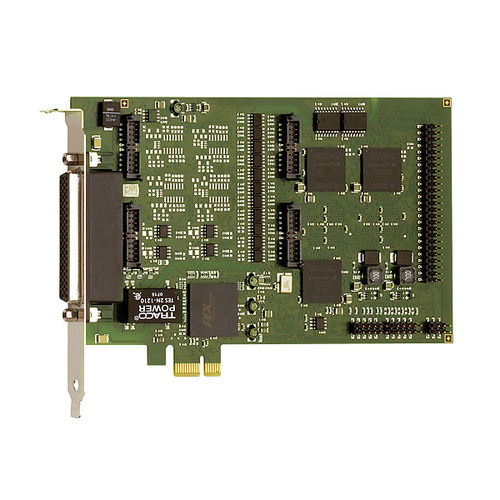

Carte d'entrées numérique APCIe-1711

TTLsériePCI Express

La carte PCI Express comptage multifonctions APCIe-1711 dispose d’une fréquence d’entrée de 10 MHz afin d’acquérir les données de codeurs 5 V plus rapidement. Cette fréquence d’entrée permet aussi à la carte PCI Express d’acquérir des codeurs à haute résolution (nombre élevé d’incréments) lorsque la vitesse de rotation est importante. Ceci permet de déterminer le positionnement de signaux rapides de manière très précise. La carte APCIe-1711 est dotée de quatre modules FPGA programmables qui permettent de réaliser la plupart des tâches de comptage sur la même base hardware. L’outil de configuration permet de configurer la carte de manière simple et rapide et de modifier les paramètres selon les besoins de l’utilisateur. Grâce à ses nombreux circuits de protection, l’APCIe-1711 se prête tout particulièrement aux applications dans des environnements industriels sévères. Des pilotes 64 bits et 32 bits pour Windows 8/7/XP ainsi que des pilotes pour Linux sont livrés avec la carte. Caractéristiques techniques Accès aux données 32 bits Pilote RS422 avec max. 5 MHz (10 MHz pour APCIe-1711-10MHz – protection contre les décharges électrostatiques supprimée) Avec des signaux RS422/TTL d’entrée et de sortie • (APCIe-1711) ou des signaux d’entrée 24 V (APCIe-1711-24V) 4 modules de fonctions programmables Fonctions Compteur incrémental pour l’acquisition de codeurs incrémentaux (signaux déphasés à 90°) Maître Biss (Mode B et C) SSI Interface série synchrone. La fonction SSI est une interface pour systèmes permettant de transmettre une position absolue à travers un transfert de données en série. Compteur/timer (82C54) Acquisition d’impulsions
