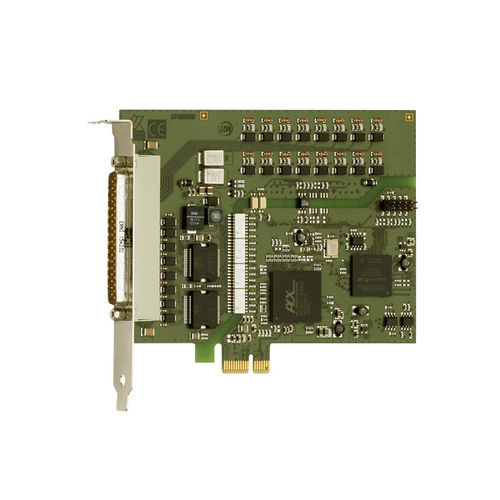

Carte d'E/S numérique APCIe-1532

32 sorties numériquesà 32 entrées numériquesPCI Express

La carte PCI Express 32 entrées/sorties numériques APCIe-1532 est disponible en version 24 V et 12 V. Elle a été spécialement développée pour le contrôle d’E/S en milieu industriel sévère. 15 des 16 entrées sont interruptibles et le canal 0 peut être utilisé comme entrée compteur 16 bits. Toutes les entrées sont filtrées. Les 16 sorties (11-36 V) ont un courant de sortie par canal de 500 mA et sont à « 0 » lors de la mise sous tension. Un watchdog remet les sorties à « 0 » et les sorties sont également coupées lorsque la tension externe de 24 V chute en dessous de 7 V. Les sorties sont protégées contre les surchauffes et les surtensions. La carte est munie d’une isolation galvanique allant jusqu’à 1000 V. Caractéristiques techniques Entrées 16 entrées opto-isolées, 24 V, dont 15 entrées interruptibles Le canal 0 peut être utilisé comme entrée compteur 16 bits (jusqu’à 100 kHz) Protection contre les inversions de polarité Toutes les entrées sont filtrées Sorties 16 sorties opto-isolées, 11 V à 36 V Courant de sortie par canal 500 mA Somme des courants : 3 A typ. (sécurisé via résistance PTC) Watchdog pour la remise à «0» des sorties Sorties à «0» lors de la mise sous tension Limitation de courant : ~1,5 A pour 8 canaux (via résistance PTC) Courant de court-circuit par sortie ~1,5 A typ. Fusible électronique Protection contre la surchauffe et la surtension Sorties de puissance 24 V avec diode de protection et filtre Tension d’alimentation externe de 24 V filtrée Les sorties sont coupées lorsque la tension externe de 24 V chute en dessous de 7 V
