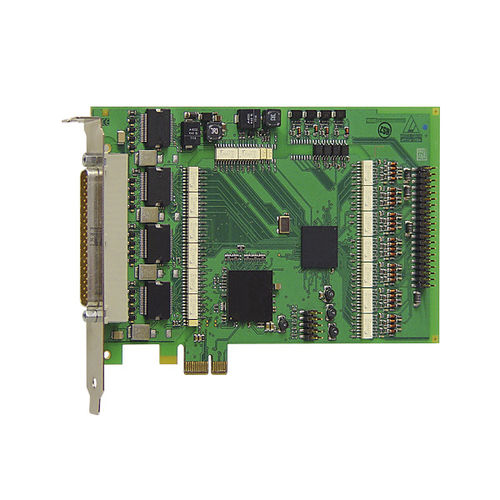

Carte d'E/S numérique APCIe-1564-5V

à 64 E/SPCI Expressde courant

La carte PCI Express 64 entrées/sorties numériques 5 V APCIe-1564-5V est en version sorties Open Collector. Elle a a été spécialement développée pour le contrôle d’E/S en milieu industriel sévère. 16 des 32 entrées sont interruptibles et les canaux 0-2 peuvent être utilisés comme entrées compteur 32 bits (jusqu’à 500 kHz). Toutes les entrées sont filtrées. Les 32 sorties (11-36 V) ont un courant de sortie par canal de 500 mA et sont à « 0 » lors de la mise sous tension. Un watchdog remet les sorties à « 0 » et les sorties sont également coupées lorsque la tension externe de 24 V chute en dessous de 7 V. Les sorties sont protégées contre les surchauffes et les surtensions. La carte est munie d’une isolation galvanique allant jusqu’à 1000 V. Caractéristiques techniques Entrées 32 entrées opto-isolées 5 V, dont 16 entrées interruptibles Les canaux 0-2 peuvent être utilisés comme entrées-compteur 32 bits (jusqu’à 500 kHz) Protection contre les inversions de polarité Toutes les entrées sont filtrées Sorties 32 sorties opto-isolées, 5 V, sorties Open Collector Courant de sortie par canal 500 mA Somme des courants : 3 A typ. (sécurisé via résistance PTC) Watchdog pour la remise à «0» des sorties Sorties à «0» lors de la mise sous tension Limitation de courant : ~1,5 A pour 8 canaux (via résistance PTC) Courant de court-circuit par sortie ~1,5 A typ. Fusible électronique Protection contre la surchauffe et la surtension Tension d’alimentation externe de 24 V filtrée Timer / Counter 2 timers (12 bits), dont 1 utilisable comme un watchdog 3 compteurs (32 bits)
