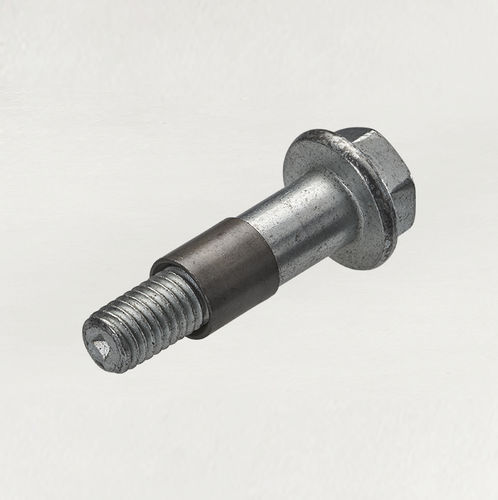

Boulon d'ancrage Z-Form®

à tête hexagonaleen acierépaulé

ASSEMBLAGE BOULON ET MANCHON SANS JEU Les assemblages boulonnés classiques nécessitent un jeu pour tenir compte des tolérances d'usinage et s'appuient uniquement sur la charge de serrage pour empêcher le glissement de l'assemblage. Dans les assemblages soumis à des charges de cisaillement élevées, les assemblages boulonnés traditionnels peuvent ne pas être en mesure d'empêcher les composants serrés de se déplacer latéralement l'un par rapport à l'autre. Les goujons et les douilles de positionnement sont traditionnellement utilisés pour résister à ces charges de cisaillement. L'assemblage Z-Form® se compose d'un boulon à épaulement et d'un manchon déformable préassemblé qui, une fois installé, élimine complètement le jeu entre le boulon et le trou de passage dans le composant serré. Cela augmente la résistance au glissement, retient la charge de serrage et prolonge la durée de vie du joint. Lors d'un test de validation réalisé par un client dans une application de couronne dentée, l'ensemble boulon et douille Z-Form® a surpassé la fixation existante en réalisant 18 fois plus de cycles d'inversion. Par conséquent, il est possible d'utiliser moins de fixations ou des fixations plus petites tout en conservant un joint plus durable et entièrement réparable. CARACTÉRISTIQUES ► Manchon à épaulement ► Manchon déformable retenu ► Interface de joint sans jeu AVANTAGES ► Capacité de couple extrêmement élevée pour les joints de la ligne d'entraînement ► Empêche le glissement latéral dans les joints soumis à des charges de cisaillement élevées ► Permet d'utiliser moins de fixations ou des fixations plus petites dans de nombreuses applications
