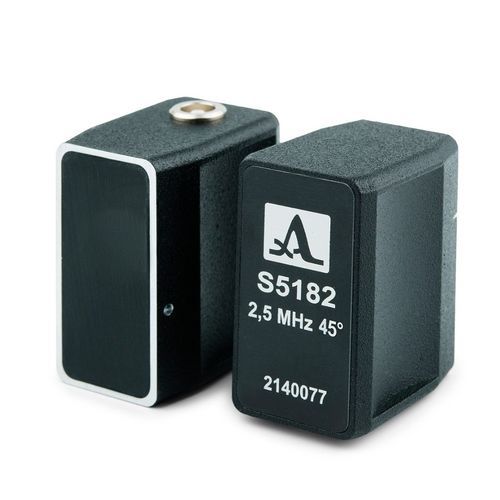

Transducteur à ultrasons à faisceaux inclinés S5182 – 2140077

piézoélectriqued'ondes de cisaillement

Le transducteur ultrasonique à faisceau angulaire S5182 est utilisé pour la détection ultrasonique de défauts dans les matériaux métalliques, plastiques et composites en transmettant et en recevant des ondes de cisaillement ultrasoniques. Le transducteur peut être utilisé comme élément de détecteurs de défauts à ultrasons en mode écho pulsé. Le transducteur peut être piloté par les instruments ACS suivants : - A1212 Master - A1214 Expert - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Type de transducteur - faisceau d'angle, piézoélectrique Angle nominal du faisceau - 45°C Fréquence nominale - 2,5 MHz Diamètre effectif de l'ouverture du transducteur - 12 mm Capacité électrique de l'élément piézoélectrique - 1300 ± 100 pF Tension d'impulsion d'excitation maximale, V - ± 250 V Plage de température de fonctionnement - -20...+50°C Type de connecteur - LEMO00.250 Dimensions - 24 × 19 × 16 mm Poids - 26 g
