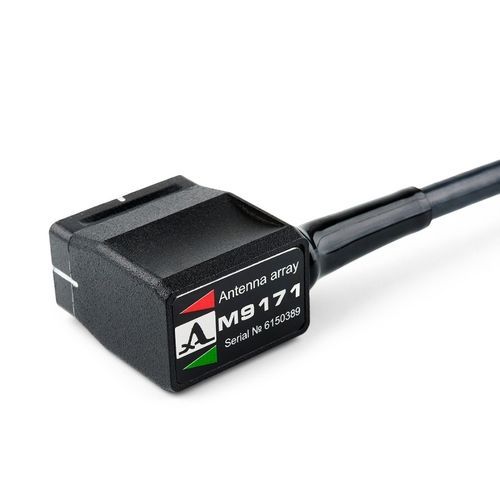

Transducteur à ultrasons à onde longitudinal M9171

piézoélectriqueà faisceau

Transducteur ultrasonique à ondes longitudinales à réseau phasé pour le contrôle des joints soudés Le transducteur ultrasonique à réseau phasé M9170 est destiné à la détection ultrasonique des défauts dans les objets métalliques et composites par l'émission et la réception d'ondes longitudinales ultrasoniques. Le transducteur peut être utilisé comme élément des détecteurs de défauts à ultrasons TFM Phased Array. Le transducteur peut être piloté par les instruments ACS suivants : - A1550 Introvisor - A1525 Solo Type de transducteur - faisceau d'angle, piézoélectrique Type d'onde générée - cisaillement Nombre d'éléments - 16 Taille du pas - 1,75 mm Fréquence nominale - 4 MHz Angle nominal du faisceau réfracté dans l'acier - 55° Plage d'angle de fonctionnement nominale - 30...80° Capacité électrique des éléments piézo-électriques - 1500 ± 150 pF Tension d'impulsion d'excitation maximale, V - ± 100 V Température de fonctionnement - -20...+45°C Dimensions - 32 × 18 × 44 mm Poids avec câble - 170 gr
