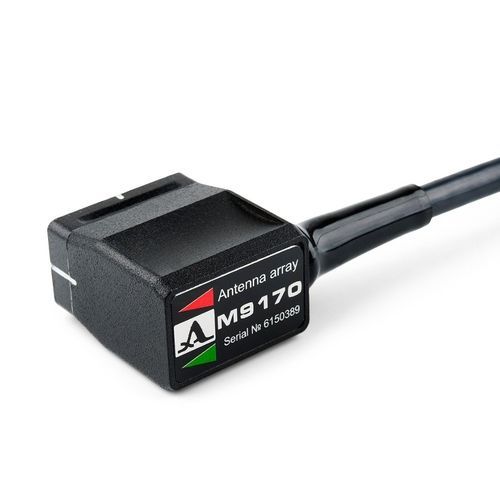

Transducteur à ultrasons d'ondes de cisaillement M9170
piézoélectriqueà faisceaux inclinés

transducteur à ultrasons d'ondes de cisaillement
transducteur à ultrasons d'ondes de cisaillement
transducteur à ultrasons d'ondes de cisaillement
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
piézoélectrique
Applications
à faisceaux inclinés, d'ondes de cisaillement
Fréquence

4 MHz

Description

Transducteur ultrasonique à réseau phasé à ondes de cisaillement pour le contrôle des joints soudés Le transducteur ultrasonique à réseau phasé M9170 est destiné à la détection ultrasonique de défauts dans les joints de soudure et autres objets métalliques par transmission et réception d'ondes de cisaillement ultrasoniques. Le transducteur peut être utilisé comme élément des détecteurs de défauts à ultrasons TFM Phased Array. Le transducteur peut être piloté par les instruments ACS suivants : - A1550 Introvisor - A1525 Solo Type de transducteur - faisceau d'angle, piézoélectrique Type d'onde générée - cisaillement Nombre d'éléments - 16 Taille du pas - 1,75 mm Fréquence nominale - 4 MHz Angle nominal du faisceau réfracté dans l'acier - 55° Plage d'angle de fonctionnement nominale - 30...80° Capacité électrique des éléments piézo-électriques - 1500 ± 150 pF Tension d'impulsion d'excitation maximale, V - ± 100 V Température de fonctionnement - -20...+45°C Dimensions - 32 × 18 × 44 mm Poids avec câble - 170 gr

---
