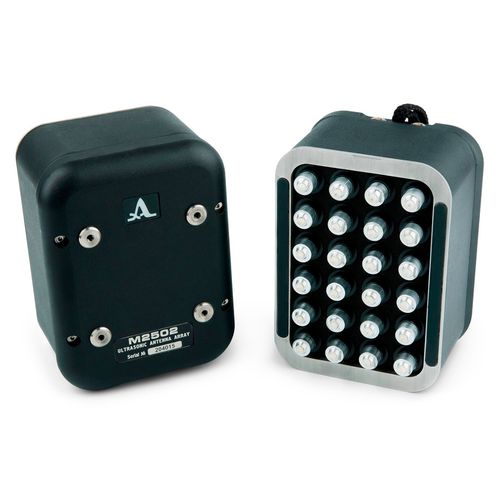

Transducteur à ultrasons d'ondes de cisaillement M2502

à contactà contact directbasse fréquence

Réseau de transducteurs ultrasoniques doubles à basse fréquence pour le contrôle ultrasonique par écho pulsé des structures en béton au moyen d'ondes ultrasoniques horizontales de cisaillement. Réseau de transducteurs ultrasoniques basse fréquence à usage général, d'une fréquence nominale de 50 KHz, pour l'émission et la réception d'ondes ultrasoniques à écho pulsé par contact avec le point sec (DPC) dans des matériaux à forte diffusion (béton, bois, pierres, etc.) au moyen d'un agencement à double ouverture. Deux groupes indépendants de 3 x 4 éléments assurent l'émission et la réception d'ondes ultrasonores cisaillées et horizontales et permettent une pénétration profonde et une réduction de la zone morte du contrôle par ultrasons. Le transducteur peut être piloté par les instruments ACS suivants : - A1560 Sonic-LF - A1220 MONOLITHE Type de transducteur - Réseau de transducteurs à contact sec Onde générée - mode Cisaillement-horizontal Fréquence nominale - 50 KHz Largeur de bande - 10 à 100 KHz Capacité - 3.500 pF ± 100 pF Tension d'impulsion maximale (bipolaire) - 400 V (crête à crête) Type de connecteur - Lemo00 Plage de température - -20 à +50ºC Dimensions - 139,5 х 105,5 х 83,5 mm Poids - 1,1 kg
