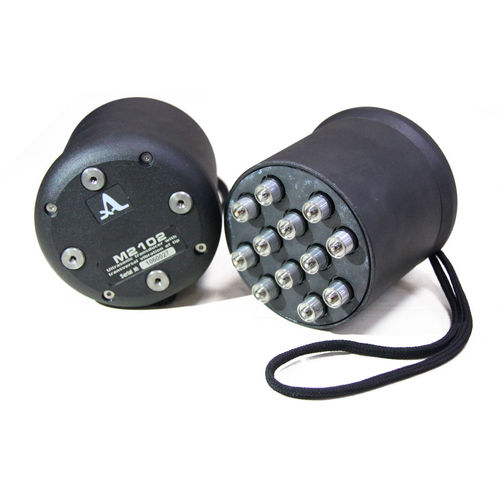

Transducteur à ultrasons d'ondes de cisaillement M2102
à contactà onde longitudinalbasse fréquence

transducteur à ultrasons d'ondes de cisaillement
transducteur à ultrasons d'ondes de cisaillement
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
à contact
Autres caractéristiques
à onde longitudinal, basse fréquence
Applications
d'ondes de cisaillement
Fréquence

Min: 10 kHz

Max: 100 kHz

Description

Réseau de transducteurs ultrasoniques à basse fréquence pour la transmission à travers des structures en béton épaisses au moyen de l'émission et de la réception d'ondes ultrasoniques longitudinales Réseau de transducteurs basse fréquence à usage général, d'une fréquence nominale de 50 KHz, pour l'émission ou la réception d'ondes ultrasonores par contact avec le point sec (DPC) dans des matériaux à forte diffusion (béton, bois, pierres, etc.). Le réseau de 12 éléments DPC permet d'émettre ou de recevoir des ondes ultrasonores horizontales en cisaillement. Un couple de M2102 permet la transmission à travers des composants très épais (jusqu'à 5 mètres). Le transducteur peut être piloté par les instruments ACS suivants : - A1560 Sonic-LF - A1220 MONOLITHE Type de transducteur - Réseau de transducteurs à contact sec Mode d'onde générée - Cisaillement horizontal Fréquence nominale - 50 KHz Largeur de bande - 10 à 100 KHz Capacité - 3.500 pF ± 100 pF Tension d'impulsion maximale (bipolaire) - 400 V (crête à crête) Type de connecteur - Lemo00 Plage de température - -20 à +50ºC Dimensions - 139,5 х 105,5 х 83,5 mm Poids - 1,1 kg

---
