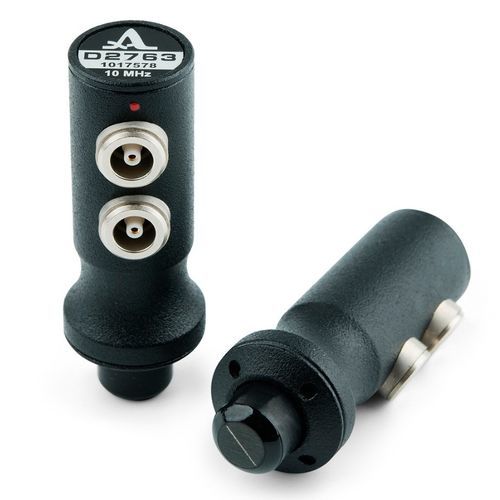

Transducteur à ultrasons à double cristal D2763
piézoélectriqueà faisceauà onde longitudinal

transducteur à ultrasons à double cristal
transducteur à ultrasons à double cristal
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
piézoélectrique, à faisceau
Autres caractéristiques
à double cristal, à onde longitudinal
Applications
de mesure
Fréquence

10 MHz

Description

Transducteur ultrasonique à double cristal à faisceau normal pour la transmission et la réception des ondes ultrasoniques longitudinales Le transducteur ultrasonique à double cristal D2763 est utilisé pour mesurer l'épaisseur des parois et détecter les défauts dans les matériaux métalliques, plastiques et composites en transmettant et en recevant des ondes ultrasoniques longitudinales. Le transducteur peut être utilisé comme élément de jauges d'épaisseur à ultrasons et de détecteurs de défauts en mode écho d'impulsion. Le transducteur peut être piloté par les instruments ACS suivants : - A1212 Master - A1214 Expert - A1550 Introvisor - A1525 Solo - A1560 Sonic-HF Type de transducteur - double élément, piézoélectrique Type de mode d'onde généré - Longitudinal Fréquence nominale - 10 MHz Diamètre effectif de l'ouverture du transducteur - 6 mm Capacité électrique de l'élément piézoélectrique - 800 ± 50 pF Tension d'impulsion d'excitation maximale, V - ± 250 V Plage de température de fonctionnement - -30...+50°C Type de connecteur - 2 x LEMO00.250 Dimensions - 50 × 18 × 49 mm Poids - 15 g

---
