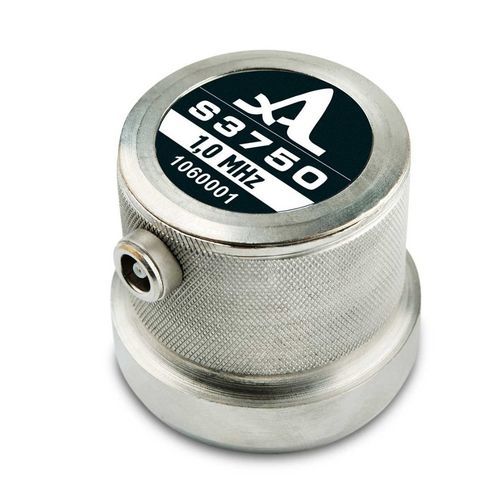

Transducteur à ultrasons à cristal simple S3750

piézoélectriqueà faisceauà onde longitudinal

Transducteur ultrasonique monocristallin à faisceau normal pour la transmission et la réception des ondes ultrasoniques longitudinales Le transducteur ultrasonique monocristallin S3750 est utilisé pour mesurer l'épaisseur des parois et détecter les défauts ultrasoniques dans les matériaux métalliques, plastiques et composites en transmettant et en recevant des ondes ultrasoniques longitudinales. Le transducteur peut être utilisé comme élément de jauges d'épaisseur à ultrasons et de détecteurs de défauts en mode écho d'impulsion. Le transducteur peut être piloté par les instruments ACS suivants : A1211 Mini A1212 Master A1214 Expert A1550 Introvisor A1525 SOLO Type de transducteur - élément unique, piézoélectrique Type de mode d'onde généré - Longitudinal Fréquence nominale - 1 MHz Diamètre effectif de l'ouverture du transducteur - 30 mm Temps de retard dans le protecteur du transducteur - 0,1 µs Capacité électrique de l'élément piézoélectrique - 5200 ± 200 pF Tension d'impulsion d'excitation maximale, V - ± 250 V Plage de température de fonctionnement - -20...+50°C Type de connecteur - LEMO00.250 Dimensions - 36 × 40 mm Poids - 220 g
