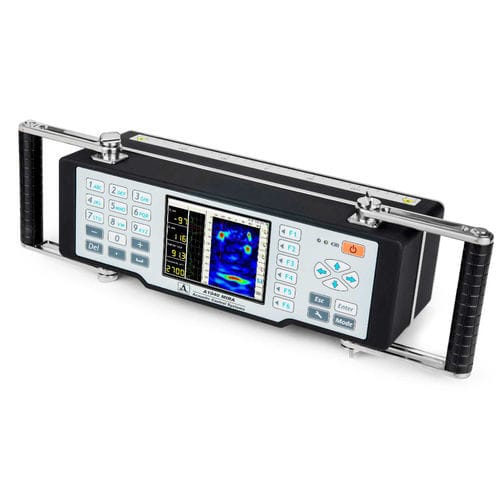

Détecteur de défauts par ultrasons A1040 MIRA

par imagerie 3Dpour structures en bétonportable

LE DÉTECTEUR DE DÉFAUTS PAR ULTRASONS À ÉCHO PULSÉ - TOMOGRAPHE POUR L'ÉVALUATION DE LA QUALITÉ DES INFRASTRUCTURES EN BÉTON AVEC IMAGERIE 3D DU VOLUME D'INSPECTION Un tomographe portable à ultrasons est conçu pour l'imagerie de la structure interne du béton par un accès unilatéral Le tomographe représente une unité de mesure entièrement autonome pour la collecte et le traitement tomographique des données obtenues. L'unité de mesure contient un réseau d'antennes matricielles composé de 48 (12 blocs, chacun contenant 4 éléments) transducteurs d'ondes de cisaillement à large bande et à fréquence légale, avec des pointes en contact avec le point sec et résistantes à l'usure en céramique. Ils peuvent donc travailler sur des surfaces rugueuses pendant une longue période. Chaque transducteur est équipé d'une suspension à ressort indépendante, ce qui permet d'inspecter les surfaces irrégulières. La fréquence nominale du réseau est de 50 kHz. L'interface de l'instrument permet de travailler avec des faisceaux laser qui sont projetés sur la surface de l'objet à tester. L'opérateur peut ainsi maintenir correctement un pas de décalage du réseau d'antennes au cours d'un diagnostic technique complet de l'objet testé. Le corps léger et la poignée repositionnable permettent de travailler facilement avec l'instrument sur les surfaces horizontales, verticales et sur les toits. Une échelle de référence située dans la partie inférieure du corps de l'instrument permet de localiser facilement les défauts par rapport au dispositif d'antenne. Un grand écran TFT lumineux et un clavier permettent d'ajuster facilement l'instrument à l'objet à tester, de sélectionner les modes de fonctionnement requis et d'effectuer une inspection, en observant les résultats obtenus, ce qui permet une première analyse.
