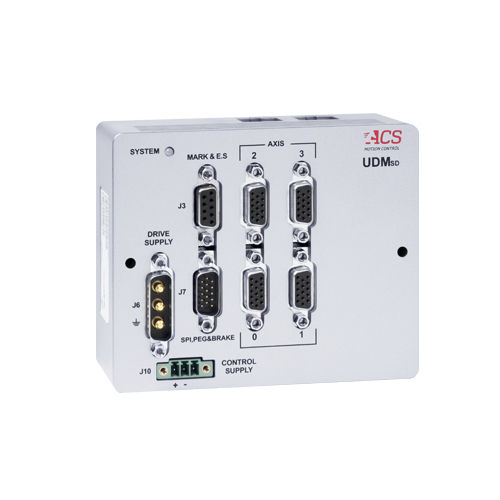

Contrôleur moteur DC UDMsd series
ACpas à pasbrushless

Contrôleur moteur DC -  UDMsd series - ACS Motion Control - AC / pas à pas / brushless
Contrôleur moteur DC -  UDMsd series - ACS Motion Control - AC / pas à pas / brushless
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

AC/DC
DC, AC
Moteur
pas à pas, brushless, pour servomoteur
Autres caractéristiques
numérique, compact, en boucle fermée, à boucle ouverte, EtherCAT, 4 axes, 2 axes
Entrée / sortie
E/S
Tension d'entrée

Max: 48 V

Min: 12 V

Courant

2,5 A, 5 A

Description

L'UDMSD est une série de modules EtherCAT compacts avec variateurs universels à deux ou quatre axes pour servomoteurs, moteurs pas à pas et moteurs à bobine mobile avec une plage de puissance continue de 10W à 100W (200W crête). Le type de moteur est choisi par l'utilisateur et peut être réglé différemment pour chaque variateur. L'UDMSD répond aux besoins des applications de mouvement multi-axes exigeantes avec un espace limité, telles que les têtes d'inspection mobiles, les petits manipulateurs et les platines de mouvement de table. La petite taille, le faible poids et l'interface de câble minimale rendent l'UDMSD idéal pour un montage à distance sur des axes mobiles. Il est disponible avec des courants de 1.25/2.5A et 2.5/5A (cont./crête). L'UDMSD prend en charge quatre codeurs incrémentaux numériques et deux codeurs absolus. Il comprend une interface SPI (Serial Peripheral Interface) pour prendre en charge d'autres dispositifs de rétroaction, tels que les signaux autofocus. L'unité est alimentée par une tension d'alimentation de 12 à 48 Vcc du variateur et par une alimentation de commande séparée de 24 Vcc ±20% qui maintient tous les signaux logiques actifs en cas d'urgence. Tous les connecteurs des moteurs, des codeurs et des E/S sont des connecteurs de type sub-D. L'UDMSD peut être monté sur panneau ou sur rail DIN. L'appareil est livré avec les connecteurs d'entraînement et de commande.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de ACS Motion Control
