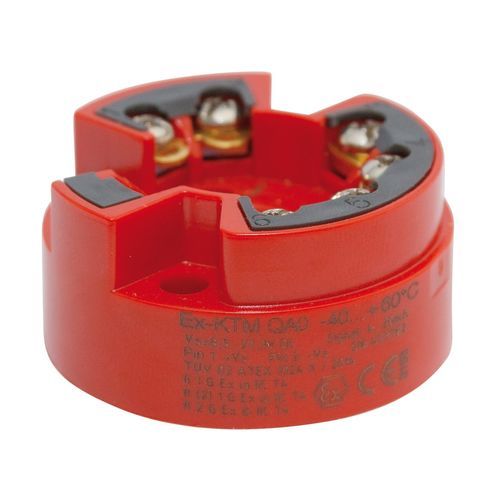

Transmetteur de température en tête de sonde TRANSCONT (EX)KTM

2 fils4-20 mAantidéflagrant

Le transmetteur de température Transcont KTM , destiné à être raccordé à un thermomètre à résistance Pt100, est un convertisseur de signaux de température permettant de mesurer, de convertir et de surveiller les températures dans la plage de -100 °C à + 600 °C avec une plage de mesure comprise entre 20 Kelvin et 700 Kelvin. Grâce à la sortie de commutation PNP intégrée dans la version 2 fils (4 ... 20 mA), il est possible dans de nombreux cas de renoncer à des appareils d'évaluation séparés. Fonctionnement Le transmetteur de température Transcont KTM peut être installé dans une tête de raccordement (forme B) ou dans un boîtier de terrain. Un courant constant est appliqué par une source de courant intégrée à travers une résistance Pt100 à 2 ou 3 fils intégrée au capteur. Ce courant provoque une chute de tension aux bornes de la Pt100, qui augmente ou diminue en fonction du niveau de la température du milieu à mesurer. Le signal de tension proportionnel à la résistance généré sur la Pt100 est enregistré par le transmetteur, linéarisé et converti en un signal de courant continu de 4 ... 20mA ou un signal de tension continue de 0 ... 10V. Le signal de tension de la Pt100 est surveillé et, en cas de rupture du capteur, l'information de défaillance est fournie par le signal de sortie de 4 ... 20 mA ou de 0 ... 10V. Dans ce cas, le signal de sortie passe à 21,7 mA ou 10,85 V. En cas de court-circuit du capteur, le signal tombe à 3,55 mA ou 0 V. Le transmetteur de tête de température en technique 2 fils avec 4 ... 20 mA intègre en option une sortie de commutation PNP librement réglable, protégée contre les surcharges et les courts-circuits selon le principe du circuit ouvert.
