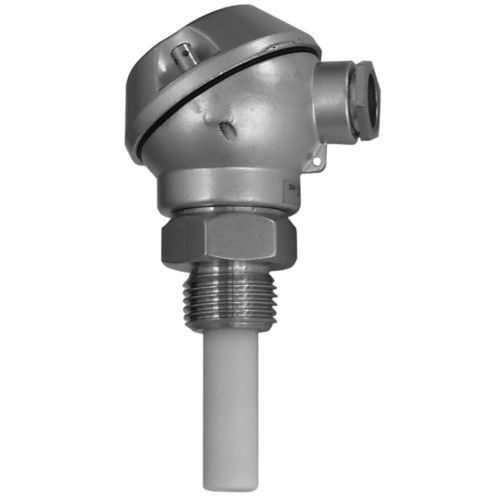

Les appareils de la série Capcont M avec électronique d'évaluation intégrée sont des interrupteurs de fin de course compacts pour la surveillance des niveaux de remplissage de liquides et de matières solides dans des conteneurs ou des canalisations à des températures de processus de -30°C à +125°C et à des pressions de processus de -1 à 10 bar.
L'appareil convient à la détection de valeurs limites ou à la protection contre la marche à vide dans les liquides et les substances visqueuses, mais aussi dans les matériaux pulvérulents et à grains fins, comme les céréales, la farine, le lait en poudre, les aliments à mélanger, le ciment, la craie ou le gypse. Il peut être utilisé dans des matériaux conducteurs ou non conducteurs d'électricité.
Fonction
Le détecteur de niveau de remplissage Capcont M est un capteur de fonctionnement capacitif avec détection de valeur limite.
La tige d'électrode, le matériau de remplissage et la paroi du récipient réalisent un condensateur électrique. Un changement de matériau de remplissage provoque une variation de capacité qui est évaluée par l'électronique et convertie en une réaction de commutation correspondante. En cas de dépassement inférieur ou supérieur de la valeur limite, un signal de commutation est généré sur la sortie de commutation PNP. Cela permet de commander des relais, des contacteurs, des vannes magnétiques, des unités de signalisation lumineuse, des klaxons ainsi que des entrées SPS. Une LED jaune enfichable indique une sortie de commutation PNP active.
Une possibilité de modification de la sécurité minimale / maximale est intégrée. Le réglage de la sensibilité de réaction se fait par un potentiomètre.
---
