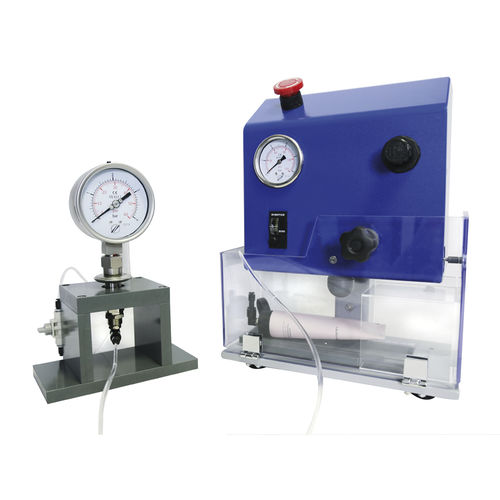

Système de calibration de déplacement

de pressionen kit

Le kit de calibration, associé avec un écrase-tube, permet de mesurer la pression interne d’un tube soumis à l’application d’une pression d’écrasement exercé par la compressiomètre. Pourquoi utiliser ce kit de calibration ? Chaque tube est défini par plusieurs paramètres tels que son taux de remplissage, son diamètre, son volume ou encore sa matière. La variation d’un de ces paramètres entraîne, pour une même pression d’écrasement dite « externe », une variation de la pression interne du tube, cette dernière révélant la réelle résistance de la soudure des tubes. Il est donc plus pertinent de se référer à cette pression interne. Il faut donc fixer une pression interne limite répondant aux exigences les plus probables à savoir, que le tube n’explose pas en utilisation normale, et qu’il résiste aux contraintes de transport. Description Atouts du kit: L’utilisation de ce kit est un préalable pertinent à la mise en place d’un test (validation de protocole, création d’un abaque, observation des phénomènes physiques,…) car il permet de corréler la valeur de compression du tube avec sa pression interne. ACRN peut fournir avec la livraison du système, des abaques validés au cours de ces années d’expérience. Fonctionnement Il suffit d’ouvrir la vanne pour remplir le tuyau d’eau. Lors de l’effort externe, il se crée ensuite un équilibre de pression entre l’eau et le produit, pression reportée au niveau du manomètre, protégé par une membrane de l’eau lors de la compression Bénéfices Très facile d’utilisation et abordable Mise en place d’un protocole fiable de test de résistance des soudures selon des exigences de transport
