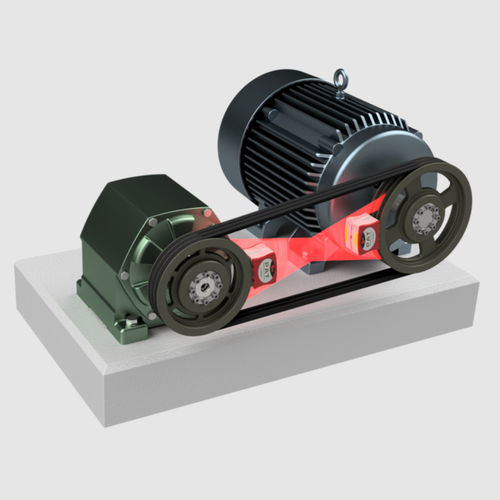

Système d'alignement laser PAT

de poulieindustrielstandard

La solution finale à tous vos besoins en matière d'alignement de courroies ! Avec le site PAT, vous n’aurez jamais de doute sur l’alignement de vos transmissions par courroie. En utilisant la rainure comme référence, vous obtiendrez un alignement précis qui réduit l’usure des courroies, les défaillances des roulements et les vibrations. Deux émetteurs avec ligne laser rouge visible Le PAT est équipé d’émetteurs laser à deux lignes, chacun étant muni de deux guides à ressort qui s’insèrent dans les rainures de la poulie. L’utilisation de deux émetteurs laser avec cibles intégrées permet de déterminer très facilement le type d’alignement requis. Le parallèle Offset, l’erreur angulaire et la torsion sont instantanément visibles par l’opérateur. En quelques minutes, l’opérateur peut déterminer si la machine nécessite un alignement ou non. Montage des transmetteurs Les unités PAT se montent très facilement sur les poulies. La sonde à ressort trouve le centre de la gorge de la courroie. Les aimants industriels intégrés fixent parfaitement les unités sur la poulie. Le site PAT est équipé de guides amovibles de différentes tailles pour s’adapter aux tailles de poulies standard A-E (6 mm – 40 mm). Des guides supplémentaires pour l’alignement des courroies dentées sont disponibles en accessoires. Le processus d’alignement avec le PAT La ligne laser rouge visible permet de déterminer facilement la position de vos machines entraînées par courroie. Le processus d’alignement est aussi simple que le montage. Il suffit d’allumer les lasers et de regarder l’unité montée en face. Le laser trace une ligne sur l’étiquette cible comme dans l’illustration de gauche.
