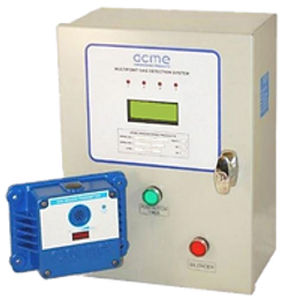

Système de détection de gaz CEL4

stationnaire

La série ACME CEL-4 QuadSet est un système de détection et de contrôle multigaz jusqu'à 4 canaux basé sur un microprocesseur qui peut être utilisé avec les capteurs GasPost. La communication entre le panneau de commande et les capteurs-transmetteurs distants s'effectue via un véritable réseau de communication en guirlande RS485. L'écran LCD fournit une lecture numérique continue des concentrations de gaz pour chaque capteur/émetteur, ainsi que l'état des niveaux (bas, haut et alarme). Dans sa configuration la plus basique, le panneau de commande CEL-4 prend en charge jusqu'à 4 canaux où chaque canal est traité indépendamment en contrôlant une zone de ventilation. Dans cette configuration, tous les canaux ont leur propre sortie relais SPDT à des niveaux de gaz bas et/ou des signaux 4-20 mA proportionnels aux lectures de gaz. Dans une application plus pratique, les canaux sont divisés en groupes qui desservent collectivement diverses zones de ventilateur. Dans cette dernière configuration, chaque groupe (zone) a un ensemble de contacts de sortie de relais à des niveaux de gaz bas et/ou un signal 4-20 mA proportionnel à la demande de ce groupe. Les sorties de relais SPDT de niveau de gaz haut et d'alarme sont toujours communes à tous les canaux.
