Erecteur de tunnelier Tunnelift

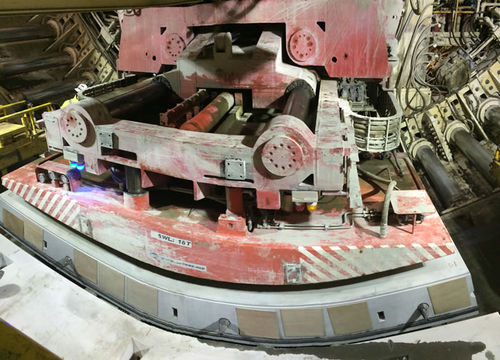

ACIMEX, le leader pour la manutention industrielle de charges lourdes, est expert dans la fabrication et la conception d’érecteurs à voussoir. Demandez votre devis pour obtenir un modèle d’érecteur à haute valeur ajoutée technique qui correspondra à vos attentes. L’érecteur à voussoir de la société ACIMEX opère dans les tunnels et permet d’assurer la préhension, le positionnement et la dépose unitaire des voussoirs et radiers. Situé derrière la tête de forage du tunnelier, à l’intérieur du bouclier, l’érecteur est connecté aux colonnes du TBM par deux vérins afin de positionner le voussoir en X, Y et Z pour former un anneau. Cet appareil de manutention, qui évolue à 360°, garantit une sécurité optimale dans des environnements extrêmes. Doté de 2 ventouses latérales fixées sous le châssis et d’une ventouse centrale avec mouvement vertical hydraulique, l’érecteur à voussoir ACIMEX fonctionne grâce à une pompe à vide montée sur pendule et un raccord tournant pour l’arrivée du vide. La rotation du châssis et le réglage de l’assiette peuvent s’effectuer jusqu’à +/-5°. L’érecteur est également équipé de 3 électrovannes de vide et 6 capteurs de vide et de pression (3 vacuostats 4-20 mA et 3 manomètres). À noter enfin que la tension d’alimentation de cet appareil de manutention, certifié CE, est de 400V Tri et que sa capacité de charge maximale est de 20 tonnes.
