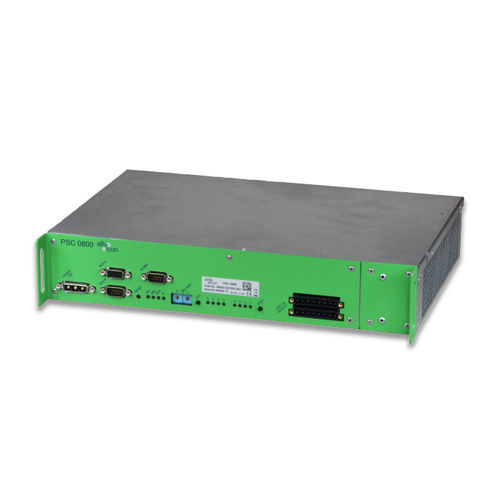

Alimentation électrique DC PSC 0800

IP20pour réseau électrique

L'unité PSC 0800 connecte jusqu'à 8 lignes d'alimentation individuelles délivrant jusqu'à 120 W pour l'alimentation à distance des composants du système à une distance maximale de 5 km. Pour convertir la pleine puissance d'un PSC 0800 sur le site distant, un PSR 08xx ou deux PSR 04xx peuvent être installés. La mise en cascade de douze unités PSC 0800 et des unités PSR 083x correspondantes permet de fournir jusqu'à 720 W au site distant, avec un rendement énergétique maximal de 92 %. L'unité de gestion de pointe PSM 1001 complète le PSC 0800 pour la gestion locale et à distance en combinaison avec notre système MetroIntegrator. Données techniques Jusqu'à 22 W* de puissance de sortie par ligne (environ 15 W dans un rayon de 5 km**) Courant d'alimentation RFT-C : ≤ 59 mA DC 48 V / 60 V DC In Composants requis sur le site distant : PSR 04xx / PSR 08xx En option : Unité de gestion PSM 1001 En option : Système de gestion de réseau MetroIntegrator Gestion à distance intégrée avec redondance Interface de gestion locale en guirlande jusqu'à 253 unités PSC Sécurité très élevée grâce à la détection d'une chute de puissance correcte (unité PSR), de boucles courtes/ouvertes, d'une surcharge, d'un déséquilibre sur les paires de fils, etc, surcharge, déséquilibre sur les paires de fils, etc. Faible encombrement (L x P x H) : 355 mm x 236 mm x 66 mm Très haute densité : jusqu'à 27 unités PSC 0800 par rack ETSI N3 (= 216 ports d'alimentation) Plage de température opérationnelle étendue jusqu'à -25°C * Puissance de sortie du PSC réglée à 380VDC **Paramètres supposés : diamètre du fil de cuivre = 0,4 mm ; résistance du fil <1,500Ω Domaines d'application FTTC - Alimentation des composants actifs dans les armoires de rue à partir du site du bureau central, par exemple micro-DSLAM, VDSL2-ONU
