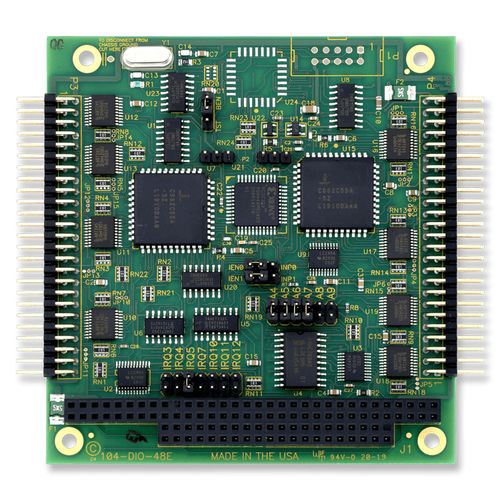

Carte d'E/S numérique P104-DIO-96

TTLPCICompactPCI

-PC/104-Plus (PCI-104 en option) -e/S numériques haute vitesse TTL-DTL 48 ou 96 canaux -Entrées et sorties sélectionnables par logiciel en tant que ports 8 bits et 4 bits -Emule 4 PPI 8255 standard de l'industrie (mode 0) -Conception d'une interface PCI 32 bits complète -Circuits tamponnés pour une plus grande capacité de pilotage -Faible surcharge du CPU -États de mise sous tension connus -Lecture de l'état des ports de sortie -Connecteurs IDC standard à 50 broches (x4) -versions disponibles de 0 à +70° C et de -40 à +85° C -RoHS disponible. Veuillez nous contacter pour obtenir des informations sur les commandes -Conçu, réalisé, soutenu et fabriqué aux États-Unis E/S numériques PC/104-Plus ou PCI-104 48 et 96 canaux avec changement d'état Chaque ligne d'E/S de cette carte est bufférisée et capable de générer 32mA ou d'absorber 64mA. La carte simule des puces d'interface périphérique programmable (PPI) pour fournir une interface informatique aux lignes d'E/S numériques. Chaque PPI supporte deux ports 8 bits (A, B) et deux ports 4 bits (Chi, Clow). Chaque port peut être configuré pour fonctionner comme un verrou d'entrée ou de sortie. Les tampons de lignes d'E/S (types 74ABT240 et 74ABT245) sont configurés automatiquement par la logique matérielle pour l'entrée ou la sortie selon l'affectation logicielle de la direction du registre de contrôle PPI. Les sorties des tampons d'E/S sont tirées vers le haut par des résistances de 10KO à +5VDC. Les connexions de câblage d'E/S se font via des connecteurs à 50 broches sur la carte. Cela assure la compatibilité avec les racks de montage de modules OPTO-22, Gordos, Potter & Brumfield, Western Reserve Controls, etc. Un conducteur sur deux des câbles plats est mis à la terre pour minimiser la diaphonie entre les signaux. Si nécessaire pour les circuits externes, une alimentation +5VDC est disponible sur chaque connecteur E/S à la broche 49.
