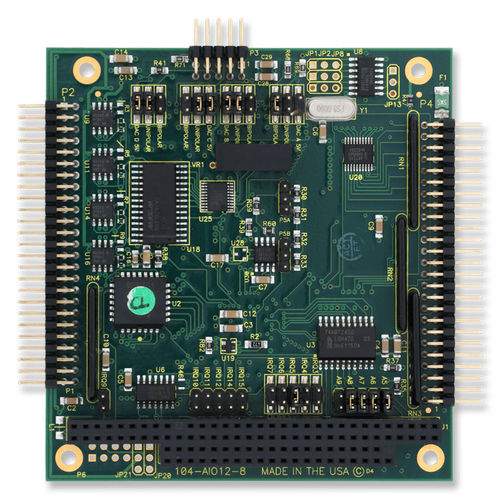

Carte d'E/S analogique 104-AIO12-8

à 24 E/Ssur circuit impriméjumper

-Huit entrées différentielles vraies, ou huit entrées asymétriques en option -Plages d'entrée programmables de : 0-5V, 0-10V, ±5V, ±10V -taux d'échantillonnage de 100KHz -Horloge et compteurs intégrés -Quatre sorties analogiques à double tampon -Gammes de sortie sélectionnables par cavalier : 0-5V, 0-10V, ±5V, ±10V -24 lignes d'E/S numériques, type 82C55 avec détection de changement d'état sur le port C, tampons sur les ports A et B -Configurations flexibles pour répondre à vos besoins Options d'usine : (appelez pour connaître les prix et la disponibilité) -entrées 4-20mA avec offset -Gains de préamplificateur canal par canal de 1-100 fonctionnement en +5VDC uniquement -versions disponibles de 0 à +70°C et de -40 à +85°C FLEXIBILITÉ Les fonctions suivantes sont disponibles dans de nombreuses configurations permettant à l'utilisateur de spécifier exactement ce dont il a besoin. Les interruptions sont activées ou désactivées individuellement ou globalement par logiciel. Un registre d'état est fourni pour déterminer la source d'interruption. INPUTS ANALOGIQUES Les entrées analogiques présentent un gain programmable par logiciel avec des plages de 0-5V, 0-10V, ±5V et ±10V. La configuration utilise un préamplificateur d'instrumentation par canal qui permet des entrées différentielles, un rejet en mode commun de 200V, une impédance d'entrée élevée et un gain préréglable en usine canal par canal (1-200) pour s'adapter aux entrées de bas niveau des capteurs. Les entrées 4-20mA sont disponibles en tant qu'option installable en usine. SORTIES ANALOGIQUES Les plages de sortie de 0-5V, 0-10V, ±5V et ±10V, sont sélectionnables sur le terrain à l'aide de cavaliers. Notez que quatre conversions peuvent avoir lieu en même temps et que, comme les D/A sont à double tampon, les données pour la conversion suivante peuvent être chargées simultanément.
